کاراسلینگ هیدرولیکی

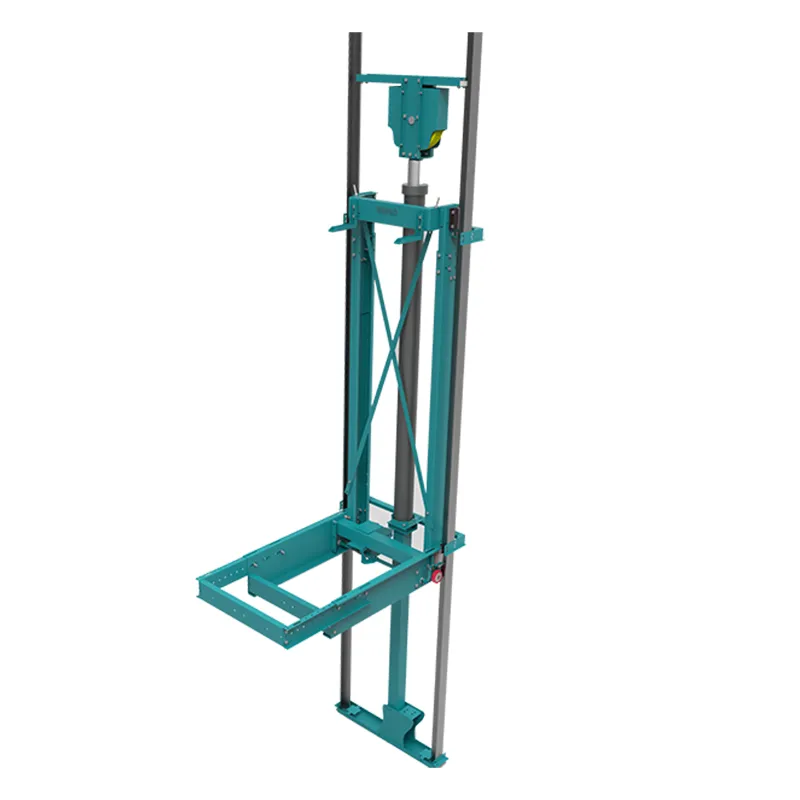

کاراسلینگ هیدرولیکی فریم اصلی و سازه‌ای است که کابین آسانسور را در خود جای داده و به ریل‌های آسانسور متصل می‌شود. کارسلینگ آسانسور دوچندان وظیفه‌ی حمل کابین آسانسور و حرکت آن را بر عهده دارد. کارسلینگ آسانسور، که به تجهیزات هیدرولیکی نیز مجهز است، به کارافریم نیز شهرت دارد.

کارسلینگ آسانسور هیدرولیک چیست؟

کارسلینگ، قسمتی از آسانسور است که بیشتر در آسانسورهای هیدرولیک به کار می‌رود؛ به صورتی که کابین بر روی کارسلینگ قرار می‌گیرد. کارسلینگ اجزای مختلفی دارد که به کمک آن‌ها می‌تواند باعث حرکت کابین در بین طبقات شود. نصب کارسلینگ در آسانسورهای هیدرولیک، به کمک دو رشته ریل راهنما انجام شده و در آسانسورهای کششی به صورت ریل معکوس نصب می‌شود.

کاربرد کارسلینگ آسانسور

کارسلینگ آسانسور دارای پاراشوت لحظه‌ای است که در زیر کابین نصب می‌شود. سیستم ترمز اضطراری یا پاراشوت، روی کارسلینگ نصب می‌شود و زمانی‌که کابین سریع‌ترحرکت کرده یا سقوط می‌کند، پاراشوت به طور کامل ترمز کرده و از سقوط کابین جلوگیری می‌کند. در آسانسورهای هیدرولیکی، چنان‌چه از سیستم کارسلینگ استفاده شود، تنها یک جفت ریل برای راه‌اندازی آسانسور مورد نیاز است که سبب کاهش هزینه‌ها نیز می‌شود.

وظیفه کارسلینگ آسانسور

این قطعه‌ی بسیار مهم، نقش به سزایی در حمل کابین آسانسور و ایجاد تعادل ایفا می‌کند. همچنین کارسلینگ به سیستم تعلیق آسانسور متصل شده و کابین را به بالا و پایین حرکت می‌دهد. یکی دیگر از کاربردهای این بخش از آسانسور، این است که سایر اجزای آن مثل ترمز، پاراشوت و سیستم ایمنی به آن متصل می‌شوند.

انواع کارسلینگ آسانسور براساس نوع جک آسانسور

کارسلینگ آسانسورهای هیدرولیکی به دو گونه‌ی مهم دسته‌بندی می‌شوند که به شرح زیر هستند:

• کارسلینگ آسانسور مستقیم

این نوع کارسلینگ در کنار مستقیم، ساختار ساده‌ای داشته و فاقد قطعاتی چون پاراشوت، فلکه قلاب بکسل و… است. اما باید توجه داشته باشید که از کارسلینگ استفاده می‌شود و باید به طور کافی مقاوم باشد. رگلاژ آن به طول قسمتی که باید به جک متصل شود، بستگی دارد که معمولا بالاتر از تراز کفشک‌های بالای کارسلینگ است.

• کارسلینگ آسانسور غیرمستقیم

کارسلینگ جک در کنار غیرمستقیم، همان‌طور که از نام آن پیداست، در سیستم‌های غیرمستقیم کاربرد داشته و به نام کارسلینگ 1:2 نیز شهرت دارد. این جک‌های غیر مستقیم، به کمک فلکه و سیم بکسل به کابین یا کارسلینگ متصل می‌شوند. این کارسلینگ باید به سیستم پاراشوت و ترمز لحظه‌ای نیز مجهز باشد.

• کارسلینگ پیتلس

کارسلینگ‌های استاندارد، در چاهک آسانسور قرار داده می‌شوند که به صورت اصولی و استاندارد حفاری شده است. بنابراین باید کارسلینگ را براساس ارتفاع چاهک آسانسور انتخاب کنید. معمولا ارتفاع چاهک بین 120 الی 200 سانتی‌متر است که تمام تجهیزات کابین، پایه‌ها و کارسلینگ، بتوانند در آن قرار بگیرند. برای نصب آسانسور در چاهک‌هایی با ارتفاع کمتر و حتی آسانسورهای بدون چاهک، باید از کارسلینگ‌های پیت لس استفاده شود.

اجزای اصلی کارسلینگ آسانسور

کارسلینگ یکی از اجزای مهم آسانسور محسوب می‌شود که برای حفظ ایمنی و تعادل کابین در حین حرکت، کاربرد دارد. این سازه از بخش‌ها و اجزای اصلی و فرعی متعددی ساخته شده که به شرح زیر هستند:

• استراکچر کارسلینگ

استراکچر کارسلینگ قسمت اصلی کارسلینگ آسانسور است که باید طوری طراحی شود تا بتواند وزن کابین و سرنشینان را تحمل کند. ظاهر این سازه L شکل بوده و دو عدد ستون عمودی و دو عدد تیرک افقی به نام فورک کارسلینگ در ساخت آن به کار رفته است.

• کفشک کارسلینگ

در کارسلینگ‌های هیدرولیک دو نوع کفشک تخت و کفشک رولر استفاده می‌شود که به حرکت روان کابین آسانسور در ریل‌ها کمک می‌کنند. محل نصب کفشک، بین کارسلینگ و ریل در آسانسور است. کفشک‌های رولر مقاومت بیشتری در برابر نیروهای وارد شده دارند و معمولا در قسمت پایین کارسلینگ مورد استفاده قرار می‌گیرند.

• پاراشوت کارسلینگ

پاراشوت‌ کارسلینگ در آسانسورهای هیدرولیک، جهت جلوگیری از سقوط کابین بر اثر پاره شدن سیم‌های بکسل استفاده می‌شود. آسانسورهای هیدرولیک دارای جک غیر مستقیم و سیم بکسل، باید تماما به سیستم پاراشوت لحظه‌ای مجهز باشند.

• فلکه هرزگرد

فلکه هرزگرد یکی از بخش‌های مهم در سیستم تعلیق آسانسور است که از آن برای انتقال قدرت و نیروی موتور به سیم بکسل استفاده می‌شود. فلکه هرزگرد به سیم بکسل آسانسور متصل شده و سبب حرکت بهتر کابین آسانسور می‌شود.

• فلکه هیدرولیک

فلکه هیدرولیک در آسانسورهای هیدرولیکی مورد استفاده قرار می‌گیرد. این فلکه کابین آسانسور را بالا و پایین برده و باعث حرکت بهتر آن می‌شود.

نکات مهم در انتخاب کارسلینگ آسانسور

در هنگام خرید کارسلینگ آسانسور باید نکات مهمی را مد نظر قرار داد. بودجه‌ی خود را در نظر گرفته و سپس یکی از انواع آسانسور را انتخاب کنید. کارسلینگ‌ها بسته به نوع آسانسور متفاوت هستند. ظرفیت کابین و ارتفاع ساختمان نیز از مواردی هستند که در هنگام انتخاب کارسلینگ باید مورد توجه قرار بگیرد.

قیمت کارسلینگ نیز به نوع آسانسور، ارتفاع آن، ظرفیت و برند سازنده‌ی کارسلینگ بستگی دارد که بهتر است این سازه را از شرکت‌های معتبر و فعال در این حوزه خریداری کنید.
