میکروسوئیچ
خرید میکروسوئیچ
میکروسوییچ یک کلید قطع و وصل است که با فشار، حرکت یا ضربه فیزیکی تحریک میشود و عمل قطع و وصل جریان الکتریکی مدار را کنترل میکند. در واقع میکروسوئیچ به واسطه فنر تعبیه شده در داخل قطعه، با فشاری که روی آن وارد میشود و بسته به نوع میکروسوئیچ، جریان برق را قطع یا وصل میکند؛ همچنین با آزاد شدن عکس عمل قبلی را انجام میدهد. میکروسوئیچها از جمله تجهیزات برقی پرکاربرد هستند. با توجه به وجود انواع میکروسوئیچ، شما میتوانید مورد مناسب را خریداری کنید. قیمت میکروسوئیچ تحت تاثیر عوامل مختلفی همچون کیفیت، جنس، برند، نوسانات نرخ ارز و ... قرار دارد. برای خرید میکروسوئیچ اورجینال و اصل باید به فروشگاههای معتبر تجهیزات برقی مراجعه کنید.
کاربردهای میکروسوئیچ
میکروسوئیچ یکی از انواع سوئچیهای قطع و وصل کننده مدارهای الکتریکی است که کاربردهای بسیاری از جمله تابلوهای کنترلی دارد. میکروسویئچ، کلید کوچک و سادهای است که همانند دکمه فشاری عمل میکند. وظیفه این قطعه قطع و وصل نمودن جریان برق در مدارهای الکتریکی است. شاسی میکروسوییچها حالت فنری دارند؛ بدین شکل که وقتی شاسی فشار داده میشود جریان قطع یا وصل نگه داشته شده و هنگامیکه دکمه رها شود وضعیت به حالت اولیه خود باز میگردد.
میکروسوییچ در حالت عادی سهپایه به نامهای NO, NC, COM دارد. قبل از فشردن شاسی، پایه COM به پایه NC متصل است و در هنگام فشردن شاسی میکروسوییچ پایه COM از پایه NC جدا شده و به پایه NO وصل میشود.
از کاربردهای میکروسوئیچ میتوان به کنترل دکلها و دربها، اتصال و قطع سیگنالها و کنترل سیستمهای امنیتی (دوربینهای مداربسته، سیستمهای آلارم و دربهای امنیتی) اشاره کرد. همچنین استفاده در دستگاههای اتوماسیون و استفاده در صنایع خودروسازی (کنترل کلیدها، سیستمهای روشنایی و دستگاههای کنترلی) از دیگر کاربردهای میکروسوئیچ است.
نحوه کار میکرو سوئیچ چگونه است؟
هر میکروسوییچ از ۳ بن (بن COM، بن NC و بن NO) تشکیل شده است که هر یک عملکرد خاص خود را دارند. نحوه کار میکرو سوئیچ بدین شکل است که به محض برخورد سوئیچ با یک جسم، کنتاکتها موقعیت خود را تغییر میدهند. هنگامیکه اهرم سوئیچ فشار داده میشود، پین معمولی بسته مدار باز شده و پین که بهطور معمول باز میشود بسته خواهد شد. با باز شدن اهرم سوئیچ، مدار به طور معمول بسته یا پایه NC جریان را منتقل میکند در حالی که مدار معمولی باز یا NO میتواند عایق الکتریکی باشد.
ساختار میکروسوئیچ
به طور کلی میکروسوئیچ تشکیل شده از چهار جزء اصلی اهرم، بدنه، عملگر و پایانههای الکتریکی است. اهرم قسمتی است که هدف با آن برخورد میکند. هر میکروسوئیچ یک شاسی داشته که با برخورد جسم با این شاسی، کنتاکتها به تغییر وضعیت میپردازند. بدنه سوئیچ شامل کنتاکت هاست که حالت آن توسط عملگر کنترل میشود.
همچنین عملگر بخشی از ساختار میکروسوئیچ به شمار میرود که با متصل بودن به اهرم و داشتن حرکت خطی، عمودی یا دورانی اهرم را به تغییر وضعیت در کنتاکتها تبدیل میکند. علاوه بر این پایانههای الکتریکی که به کنتاکتهای سوئیچ متصل هستند سیمها را از طریق پیچهای پایانه به سوئیچ متصل میکنند.
انواع میکروسوئیچ ها
میکروسوئیچ انواع مختلفی دارد. از انواع میکروسوئیچها میتوان به میکروسوئیچ اهرمی که عملکرد آن شعاعی است و میکروسوئیچ پیستونی که با کشیدن و فشردن پیستون عمل میکند، اشاره کرد.
میکروسوئیچ اهرمی
میکروسوئیچ اهرمی یکی از انواع میکروسوئیچ است که در انواع مختلفی موجود هستند.
- اهرمی دوار: این نوع میکروسوئیچ به دلیل مکانیزمی که دارد میتوان آن را بر روی یک محور نصب کرده تا با حرکت آن میکروسوئیچ هم فعال شود؛ این مدل همچنین برای شمارش تعداد دور یک دستگاه مورد استفاده قرار میگیرد.
- اهرمی میلهای: این نوع میکروسوئیچ شامل یک میله نازک با طول نسبتا زیاد (10 سانتی) است که با برخورد و یا حرکت این میلهها میکروسوئیچ فعال میشود.
- اهرمی غلتک دار: در این نوع از میکروسوئیچ قسمتی که با دیگر اشیا برخورد میکند به شکل غلطکی است؛ بدین شکل که با اعمال نیرو به غلتک و ایجاد دوران نیرویی که باعث فعال شدن اهرم میکروسوئیچ میشود را کاهش دهد.
- اهرمی انعطافپذیر: این نوع از میکروسوئیچ اهرمی دارای یک میله همانند میکروسوئیچ میلهای است که با برخورد هدف از هر جهتی به میله آن، باعث فعال شدن میکروسوئیچ میشود.
میکروسوییچ پیستونی
یکی دیگر از انواع میکروسوئیچها مدل پیستونی است. این مدل خود انواع مختلفی دارد که عبارتند از:
- پیستونی کششی: بر روی این نوع میکروسوئیچ یک طناب یا حلقه طراحی شده است که به سوئیچ متصل است و با کشیدن آنها باعث باز شدن فنر داخلی و فعال شدن سوئیچ میشود.
- پیستونی غلطکدار: از این نوع سوئیچ در مواردی استفاده میشود که جهت اعمال نیرو به آن عمودی نباشد؛ بدین شکل که غلتک موجود بر روی آن نیمی از نیروی غیر عمودی یا زاویهدار را به عمودی تبدیل کرده و باعث فعال شدن سوئیچ میشود.
- پیستونی گرد: این نوع سوئیچ با وارد شدن نیروی عمودی که بر آن وارد میشود، بر سوئیچ فعال میشود.

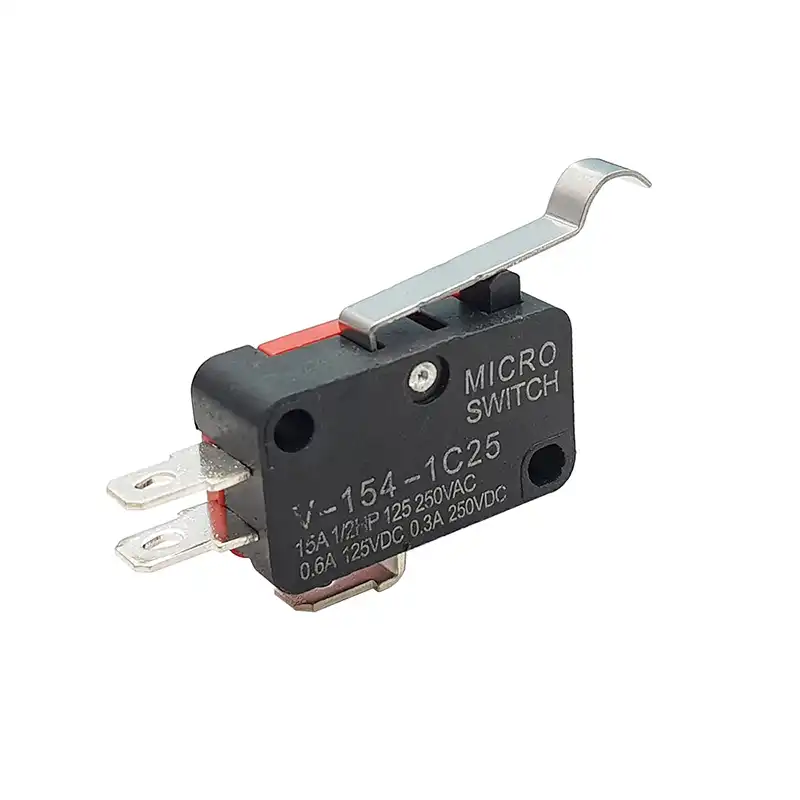

مزایای میکرو سوئیچ چیست؟
میکروسوئیچ به دلیل طراحی و عملکردی که دارد مزایای بسیار زیادی دارد. از جمله این مزایا عبارتند از:
- داشتن طراحی مدار ساده و سر راست
- داشتن افت ولتاژ کم و مقاوم بودن در برابر نویز الکتریکی
- قابلیت سوئیچینگ بارهای القایی زیاد (High-Inductance Load)
- عملکرد بسیار خوب در هر محیط صنعتی
- قابلیت تغییر مستقیم جریان بالاتر بدون نیاز به استفاده از رله کنترل ثانویه دلیل داشتن کنتاکتهای الکتریکی قدرتمند
- قابلیت استفاده در مکانهای پرخطر به دلیل داشتن مقاومت فیزیکی بسیار خوب
- دقت و تکرارپذیری بالا
- کم مصرف بودن
قیمت میکروسوئیچ
قیمت میکروسوئیچ به عوامل گوناگونی مانند کیفیت، جنس، برند، مدل انتخاب شده، نوسانات نرخ ارز و ... بستگی دارد. هر اندازه کیفیت این محصول بیشتر باشد،قیمت آن هم بالاتر است. امروزه شما میتواند به صورت اینترنتیبه خرید انواع میکروسوئیچ بپردازید. شما میتوانید با مراجعه به سایت فروشگاه دوچندان این محصول را به صورت اینترنتی سفارش دهید. قیمت میکروسوئیچ در دوچندان بسیار مناسب ارائه میشود.
برای انتخاب یک میکروسوئیچ مناسب، باید به مشخصات مکانیکی و پارامترهای عملکردی ماشینهای مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز توجه داشت. علاوه بر این، درجهبندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا جلوی خرابی ابزار را بگیرد.
سخن پایانی
میکروسوئیچ (Micro Switch) کلیدی است که با فشار، حرکت یا ضربه فیزیکی که به آن وارد میشود تحریک شده و قطع و وصل شدن جریان الکتریکی مدار را کنترل میکند. میکروسوییچ با توجه به جریان و ولتاژی که از خود عبور میدهد، تقسیمبندی میشود و لذا شکلها و انواع گوناگونی دارد. قیمت میکروسوئیچ به فاکتورهای مختلفی همچون، کیفیت، جنس، برند، مدل، نوسانات نرخ ارز و ... بستگی دارد.
برای خرید میکروسوئیچ به صورت اینترنتی میتوانید به فروشگاه دوچندان مراجعه کنید. انواع میکروسوئیچ در دو چندان با قیمت مناسب ارائه میشود. همین الان میتوانید سفارش خود را از دوچندان به ثبت برسانید.
