خرید کنتاکتور

کنتاکتور برقی یک وسیله بسیار مهم در عالم الکترونیک و تجهیزات برقی است که برای کنترل جریان‌ بالا در مدارهای برق مورد استفاده قرار می‌گیرد. با کمک قابلیت اتصال و قطع کردن جریان الکتریکی، این وسیله امکان روشن و خاموش کردن دستگاه‌های الکتریکی مانند موتورها و پمپ‌ها را فراهم می‌سازد.

به عنوان یک قطعه کلیدی در صنعت و تجارت، کنتاکتورها به انواع مختلفی در دسترس بوده و برای برنامه‌های مختلفی ازجمله استفاده در ماشین‌آلات صنعتی، سیستم‌های روشنایی و تجهیزات برقی و الکتریکی مورد استفاده قرار می‌گیرند.

چرا از کنتاکتور استفاده می ‌شود؟

احتمالا برایتان سوال پیش آمده است که چرا باید از کنتاکتور برقی استفاده شود؟ آیا نمی‌توانید موتور را مستقیما به PLC وصل کنید؟
پاسخ خیر است، زیرا شما نمی‌خواهید یک موتور الکتریکی ولتاژ بالا را مستقیم به PLC گران قیمت خود وصل کنید. در صورت وجود هرگونه نوسان الکتریکی در سمت موتور، این به کارت‌های PLC آسیب می‌رساند.

بنابراین، کاری که انجام می‌دهید، از یک کنتاکتور برای اتصال غیرمستقیم و ایمن PLC به موتور استفاده می‌کنید. ممکن است بپرسید که منظور از غیرمستقیم چیست.

همه کنتاکتورها یک سیم پیچ ولتاژ پایین دارند. شما خروجی PLC را به این سیم پیچ وصل می‌کنید. این سیم پیچ معمولا با یک سیگنال 24 ولت DC شروع به کار کرده و هنگامی که سیم پیچ انرژی می‌گیرد، یک میدان الکترومغناطیسی ایجاد می‌شود. این میدان الکترومغناطیسی موجب بسته شدن سه کنتاکت شده و سپس برق 3 فاز را به موتور می‌رساند و می‌تواند آن‌را روشن کند.

هیچ اتصال برقی میان سیم‌پیچ و کنتاکت‌ها وجود ندارد. کنتاکت‌ها از راه میدان الکترومغناطیسی ایجاد شده توسط سیم‌پیچ باز و بسته می‌شوند. درحالت عادی و زمانی که سیم‌پیچ برق نمی‌گیرد، کنتاکت‌ها باز هستند و وقتی سیگنال 24 ولتی DC از PLC ارسال می‌شود، سیم‌پیچ برق گرفته، کنتاکت‌ها بسته شده و موتور روشن می‌شود.

با این تنظیمات، هیچ اتصال الکتریکی مستقیمی بین PLC و موتور وجود ندارد. به این ترتیب می‌توانید یک موتور الکتریکی با ولتاژ بالا را به طور غیرمستقیم و ایمن روشن و خاموش کنید و مطمئن شوید که در صورت وجود هرگونه نوسان الکتریکی در سمت موتور، کارت PLC شما آسیب نمی‌بیند. درنهایت به همین دلیل است که باید از کنتاکتور استفاده کنید.

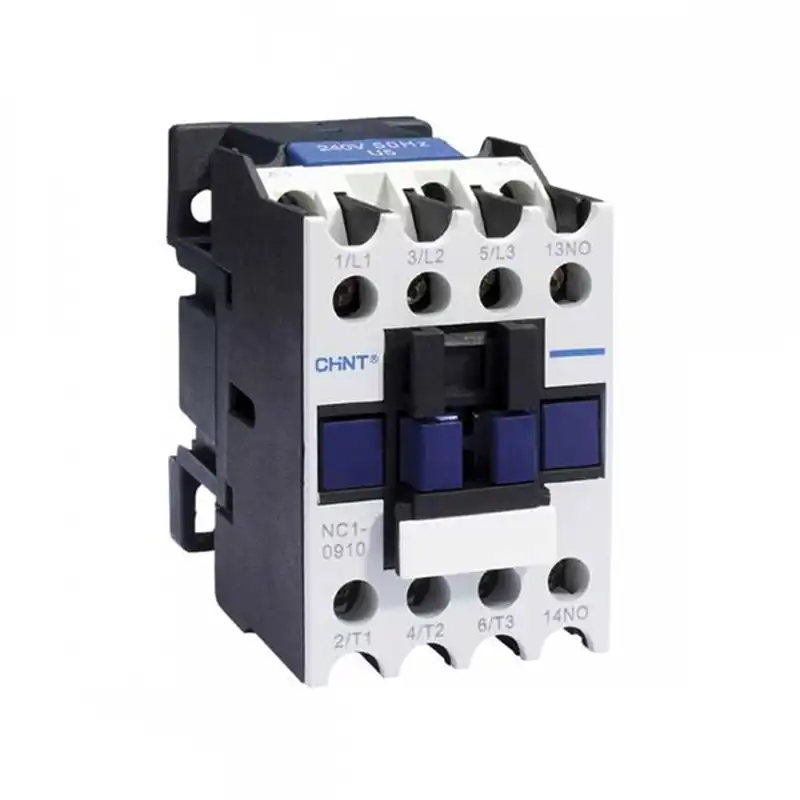

نحوه عملکرد یک کنتاکتور برقی

کنتاکتور برقی برای کنترل جریان الکتریکی به کار می‌رود. یکی از قطعات مهم در کنتاکتورها، کنتاکت‌ بازخورد است که برای ارسال سیگنال به ورودی PLC و دریافت بازخورد در مورد سلامت کنتاکتور استفاده می‌شود.

وقتی کنتاکت‌های اصلی بسته شوند، کنتاکت بازخورد نیز بسته شده و سیگنالی به ورودی PLC ارسال می‌شود.

اگر کنتاکتور خراب و تماس ایجاد نشود، کنتاکت بازخورد هم بسته و سیگنالی ارسال نخواهد شد که این موضوع به شما اطلاع می‌دهد که کنتاکتور خراب شده است.

در عملکرد کنتاکتور، جریان از مدار کنترل خارجی عبور کرده و هسته الکترومغناطیسی را تحریک می‌کند. این باعث ایجاد یک میدان مغناطیسی توسط سیم پیچ/الکترومغناطیس شده که موجب حرکت آرمیچر می‌شود.

سپس یک کنتاکت معمولی بسته، مدار را بین کنتاکت‌های ثابت و متحرک بسته می‌کند و جریان می‌تواند از آن به بار عبور کند. با حذف جریان، سیم‌پیچ بی‌نیاز به انرژی می‌شود و نیروی مغناطیسی به صفر می‌رسد.

بنابراین، نیروی فنر بیش‌تر است و آرمیچر را که مدار را باز می‌کند به عقب می‌کشد. طراحی کنتاکتورها عملکرد سریع ON-OFF را تسهیل می‌کند.

کاربرد کنتاکتور

خرید انواع کنتاکتور در موارد گوناگونی مورد استفاده قرار می‌گیرد، ازجمله:

• راه ‌اندازی موتور های الکتریکی

این یکی از کاربردهای اصلی کنتاکتورها است، زیرا امکان می‌دند تا موتورها را به طور مکرر و به راحتی راه‌اندازی و متوقف کنند.

• کنترل روشنایی پر قدرت

در سیستم‌های روشنایی پرقدرت مانند ساختمان‌های اداری، تجاری و صنعتی، کنتاکتورها برای کنترل و سوئیچ کردن بارهای بزرگ استفاده می‌شوند.

• مدار های کنترلی

در مدارهای کنترلی، کنتاکتورها می‌توانند برای تغییر مکرر برق در مدارها استفاده شوند، این مدارها می‌توانند در مواردی مانند خودروهای الکتریکی به کار روند.

• کاربرد های صنعتی

در صنایع مختلف مانند صنایع فولاد، خودروسازی، معدن و... کنتاکتورها برای کنترل و مدیریت بارهای بزرگ الکتریکی مورد استفاده قرار می‌گیرند.

به طور کلی، خرید کنتاکتور برای کاربردهایی مناسب بوده که نیاز به سوئیچ کردن مکرر برق به یک مدار را دارد، به خصوص در مواردی که ولتاژ و جریان بسیار بالایی وجود داشته است.

اجزای تشکیل دهنده کنتاکتور

کنتاکتورها از سه قطعه اصلی تشکیل شده‌اند که هر یک وظایف مختلفی را در کنترل جریان الکتریکی داشته و باهم ترکیب شده‌اند تا کارکرد صحیح دستگاه را ایجاد کنند.

• سیم پیچ یا آهن ربای الکتریکی

این قسمت مسئول ایجاد نیروی محرکه بوده و تماس‌ها را بسته یا باز می‌کند.

ساختار آن شامل دو بخش است، یک بخش ثابت و یک بخش متحرک که با یک فنر به هم متصل می‌شوند و یک مکانیزم بازگشت فنر را فراهم می‌سازند.

وقتی نیروی سیم‌پیچ بیش‌تر از نیروی فنر باشد، تماس‌ها به هم متصل شده و درحالتی که نیروی فنر بیش‌تر از نیروی سیم‌پیچ باشد، تماس‌ها قطع می‌شوند.

• کنتاکت ها

این قسمت برای حمل جریان الکتریکی درون کنتاکتور مورد استفاده قرار می‌گیرد.

انواع مختلفی از کنتاکت‌ها وجود دارند که بسته به نیاز و کاربرد، انتخاب می‌شوند.

• قاب یا محفظه

عملکرد اصلی این قسمت حفاظت از کنتاکتور در برابر شرایط مختلف محیطی است.

این محفظه از تماس‌ها در برابر گردوغبار، آب‌وهوای بد و خطرات انفجاری محافظت می‌کند.

انواع کنتاکتور ها کدامند؟

انواع کنتاکتور های برق صنعتی به دو دسته کنتاکتور DC و کنتاکتور AC تقسیم شده‌اند که کنتاکتور سه فاز یا قدرتی نیز نام دارند. کنتاکتورهای DC برای کنترل ولتاژهای مستقیم (DC) استفاده می‌شوند، درحالی که کنتاکتورهای AC برای کنترل ولتاژهای متناوب (AC) مناسب هستند.

همچنین کنتاکتورها براساس ساختار عملیاتی نیز به سه دسته دیگر الکترومغناطیسی، هیدرولیک و پنوماتیک تقسیم شده‌اند. ازجمله کنتاکتورهای رایج الکترومغناطیسی می‌توان به کنتاکتورهای DC و AC اشاره کرد که برای کاربردهای گوناگونی مورد استفاده قرار می‌گیرند.

علاوه‌بر موارد بالا، باتوجه به نوع عملکرد، می‌توان انواع کنتاکتور را به دو گروه کنتاکتورهای مستقیم و کنتاکتورهای چرخشی نیز تقسیم کرد.

• کنتاکتور تک فاز

این نوع کنتاکتور برقی برای کنترل بارهای تک فاز مورد استفاده قرار می‌گیرد، یعنی معمولا برای بارهای خانگی و کاربردهای کم‌توان استفاده می‌شود.

• کنتاکتور سه‌ فاز

در خرید کنتاکتور سه ‌فاز یا کنتاکتور قدرت، یک نوع کلید بوبین‌دار وجود دارد که برای کنترل جریان‌های بسیار قوی در واحدهای تولید صنعتی به کار می‌رود. این کنتاکتورها در دو نوع DC و AC موجود هستند و برای قطع و وصل یا ایجاد تغییر در مدار قدرت استفاده می‌شوند.

این نوع از کنتاکتورها با توجه به جریان، بوبین‌مدار را قطع و وصل می‌کنند. قیمت کنتاکتور سه ‌فاز از نمونه‌های تک ‌فاز گران‌تر است.

خرید کنتاکتور سه فاز برای کاربران بسیار پیشنهاد می‌شود.

• کنتاکتور مغناطیسی

این مدل کاملا از روش الکترومغناطیس کار می‌کند، یعنی نیازی به مداخله مستقیم در انجام نقش خود به طور مداوم نیست؛ یعنی موجب می‌شود که به یکی از طراحی‌های کارآمدتر و قابل اطمینان‌تر تبدیل شود،

زیرا سوئیچینگ الکترومغناطیسی فقط به مقدار کمی نیرو نیاز دارد. همچنین کارکرد کنتاکتور از راه دور را فراهم می‌سازد.

• سوئیچ تیغه چاقو

سوئیچ تیغه چاقو، قدیمی‌ترین نوع کنتاکتور است که برای روشن و خاموش کردن موتورهای الکتریکی استفاده می‌شود. این نوع کنتاکتور شامل یک نوار و یک اهرم بوده که اهرم بالا و پایین کشیدن نوار فلزی را انجام داده و عملکرد آن‌را به عملیات دستی تبدیل می‌کند.

اما دارای چندین کاستی بوده که منجر به قطع استفاده از آن شده است، ازجمله وقوع زیاد قوس الکتریکی که منجر به کوتاه شدن عمر کنتاکتور می‌شود، خطرات ایمنی، آسیب‌پذیری در برابر رطوبت و خاک و دوبریک

• کنتاکتور دستی

این نوع کنتاکتورها نیاز به مداخله دستی دارند تا عملکرد آن‌ها صورت بگیرد؛ یعنی با کشیدن یک دسته یا اهرم، کنتاکتور دستی روشن یا خاموش می‌شود.

ویژگی‌های کلیدی آن‌ها عبارتند از:

کنتاکت‌های دوبریک که می‌توانند مدار را در دو مکان به طور همزمان باز کنند و جریان بیش‌تری را در فضاهای کوچک‌تر ارائه دهند، همچنین دارای عملیات ایمن و سایز کوچک‌تر هستند.

• کنتاکتور نیمه ‌هادی

این نوع کنتاکتورها از ترانزیستورها و دیودها به عنوان المان‌های کنترلی استفاده می‌کنند. آن‌ها به طور الکترونیکی عمل کرده و برای کاربردهایی مانند کنترل سرعت موتورها و نورپردازی‌ها مورد استفاده قرار می‌گیرند.

• کنتاکتور پنوماتیک

این نوع کنتاکتورها از هوا برای کنترل و عملکرد استفاده می‌کنند؛ درواقع با اعمال فشار هوا، کنتاکتورها به طور خودکار روشن یا خاموش می‌شوند.

درواقع هدف اصلی انواع کنتاکتور های برق صنعتی و دیگر کنتاکتورها، کنترل راه‌اندازی، معکوس کردن، تنظیم سرعت و ترمز موتور بوده؛ پس این یکی از مهم‌ترین و پرکاربردترین وسیله الکتریکی کنترلی در جهان به حساب می‌آید.

نحوه‌ سیم‌ کشی کنتاکتور سه فاز

سیم‌کشی کنتاکتور سه فاز در سه مرحله زیر انجام می‌شود:

مرحله اول

ابتدا برق بار سه فاز را قطع کرده و سپس سیم‌های برق مشکی، قرمز و آبی را به ترتیب به ترمینال‌های کنتاکتور L1، L2 و L3 وصل کنید.

مرحله دوم

سیم‌های اضافی سه فاز مشکی، قرمز و آبی را که به اندازه سیم‌های تغذیه است، بردارید.

یک سر این سیم‌ها را به پایانه‌های T1، T2 و T3 روی کنتاکتور متصل کنید.

سر دیگر این سیم‌ها را به پایانه‌های برق بار بزنید.

مرحله سوم

مدار کنترل را به پایانه‌های کنترل مثبت و منفی کنتاکتور وصل کنید.

در آخر برق را دوباره روشن کرده و با روشن کردن بار، عملکرد کنتاکتور را تست و سپس با استفاده از مدار کنترل آن‌را خاموش کنید.

مقایسه کنتاکتورAC و DC

کنتاکتورهای AC و DC هرکدام دارای ویژگی‌ها و عملکردهای خاص خود هستند. تفاوت‌های اساسی بین این دو نوع به شرح زیر است:

• ساختار هسته الکترومغناطیسی

در کنتاکتورهای مدل AC، هسته الکترومغناطیسی از ورقه‌ فولادی سیلیکونی شامل چندین لایه تشکیل شده، درحالی که کنتاکتورهای DC از فولاد نرم تشکیل می‌شوند.

شکل هسته الکترومغناطیسی در کنتاکتورهای AC اغلب شکل E دارد، درحالی که در کنتاکتورهای DC شکل U دیده می‌شود.

• حلقه اتصال کوتاه

کنتاکتورهای AC دارای حلقه اتصال کوتاه در انتهای هسته استاتیک هستند که به جلوگیری از لرزش و نویز از آهنربای الکتریکی کمک می‌کند؛ اما کنتاکتورهای DC این حلقه را ندارند، زیرا به آن نیازی نیست.

• جریان راه‌ اندازی

حداکثر فرکانس کاری کنتاکتورهای AC حدود ۶۰۰ بار در ساعت بوده، درحالی که برای کنتاکتورهای DC این مقدار حدود ۱۲۰۰ بار در ساعت است.

• نحوه‌ خاموش ‌کردن

در کنتاکتورهای DC از قوس خاموش‌کننده مغناطیسی استفاده شده، درحالی که در AC از قوس شبکه به عنوان وسیله خاموش‌کننده استفاده می‌شود.

• مواد ساختاری

کنتاکتورهای AC از ورقه‌های فولاد سیلیکونی برای جلوگیری از اتلاف جریان گردابی و هیسترزیس استفاده می‌کنند؛ اما کنتاکتورهای DC نیازی به لمینیت ندارند و از موادی مانند چدن یا فولاد بادوام ساخته می‌شوند.

مقایسه کنتاکتور و رله

کنتاکتور و رله دو دستگاه مهم در صنعت برق هستند، اما تفاوت‌های زیادی در کاربردها و ویژگی‌های عملکردی آن‌ها وجود دارد که عبارتند از:

• اندازه

انواع کنتاکتور های برق صنعتی به طور معمول بزرگ‌تر از رله‌ها هستند، زیرا برای مدارهایی با جریان بالا طراحی شده‌اند.

• ظرفیت سوئیچینگ جریان

رله‌ها معمولا بارهای تا 10 آمپر یا کم‌تر را حمل کرده، درحالی که کنتاکتورها بارهای بالاتر از 10 آمپر را مدیریت می‌کنند.

• کاربرد

رله‌ها معمولا در مدار کنترل تک فاز استفاده شده، درحالی که کنتاکتور برای کاربردهای سه فاز ساخته شده‌ است.

• ولتاژ سیستم

رله‌ها تا 250 ولت رتبه‌بندی می‌شوند، درحالی که کنتاکتورها اغلب تا 1000 ولت امکان رتبه‌بندی را دارند.

• استاندارد های تماس باز/بسته

کنتاکتور برقی طراحی می‌شود تا تقریبا با کنتاکت‌های باز کار کند، درحالی که رله‌ها هر دو حالت عادی باز/بسته را دارند.

• ویژگی‌ های ایمنی

کنتاکتورها دارای ویژگی‌های ایمنی مانند مهار قوس و کنتاکت‌های فنری می‌شوند، زیرا بارهای بیش‌تری را حمل می‌کنند، درحالی که رله‌ها اغلب دارای ویژگی‌های ایمنی کمتری هستند.

• تعمیر و نگهداری

نگهداری کنتاکتور برقی نسبت به رله‌ها آسان‌تر است و اغلب قابل تعمیر می‌شوند. درحالی که رله‌ها غیرقابل تعمیر هستند.

بنابراین، از رله‌ها برای کنترل دستگاه‌های کوچک و از کنتاکتورها برای دستگاه‌های بزرگ‌تر استفاده می‌شود.

راهنمای انتخاب کنتاکتور

انتخاب بهترین کنتاکتور برقی برای یک کاربرد معین مستلزم ارزیابی دقیق معیارها، ویژگی‌ها و مشخصات مهم است. در این مورد، الزامات بار و درجه‌بندی توان (ولتاژ و جریان) همیشه از مهم‌ترین ملاحظات خواهند بود.

برای انتخاب مناسب‌ترین کنتاکتور، لازم است به ویژگی‌های هر یک از دسته‌های آن توجه کرده و با نیازهای خود همسو کنید. سپس، با بررسی نیازهای بار، ولتاژ و جریان مورد استفاده، می‌توانید بهترین گزینه را انتخاب کنید.

مواردی که در خرید کنتاکتور باید مورد توجه قرار گیرند، عبارتند از:

• نیاز های بار: باید نیازهای بار، مانند ولتاژ و جریان مورد استفاده، به دقت ارزیابی شوند.
• درجه بندی توان: توان مورد نیاز برای بارهای الکتریکی باید مورد مطالعه قرار گیرد تا کنتاکتور با درجه‌بندی توان مناسب انتخاب شود.
• نوع کنتاکتور: باید تعیین شود که آیا نیاز به یک کنتاکتور تک فاز یا سه فاز است.
• سایر ویژگی‌ ها: ویژگی‌های اضافی مانند ویژگی‌های ایمنی، ضدآب بودن و سایر ویژگی‌های محیطی نیز باید در خرید کنتاکتور درنظر گرفته شوند.

کنتاکتور لیفتراک برقی

هدف اصلی از خرید کنتاکتورDC در لیفتراک، قطع مطمئن مدار در شرایط اضطراری است. موتورهای سه فاز نصب شده در خودروهای صنعتی و کامیون‌ها توسط اینورتور کنترل شده و مکانیسم کنترل داخل اینورتر توسط نیمه هادی‌ها انجام می‌شود.

در صورت بروز هرگونه مشکل فنی در نیمه هادی، ممکن است اینورتور نتواند در مواقع اضطراری اتصال را قطع کند، درنتیجه با فعال کردن کلید توقف در مواقع اضطراری، کنتاکتور از بین رفته و سیستم‌ها از منبع تغذیه جدا می‌شوند.

این کنتاکتور به عنوان جایگزینی برای اینورتر غیرفعال در سمتDC استفاده شده و به خودرو اجازه می‌دهد از خطر خارج شود.

شیوه کارکرد کنتاکتور لیفتراک برقی

کنتاکتور لیفتراک برقی به عنوان یک قطعه کلیدی در مدارهای الکتریکی استفاده می‌شود تا امکان قطع و وصل یا تغییر اتصال در مدار را فراهم کند. این کنتاکتور لیفتراک برقی معمولا از سه کنتاکت اصلی تشکیل شده‌ که به وسیله دو هسته به شکل E به هم متصل هستند.

یک سیم‌پیچ در هسته ثابت قرار دارد که با عبور جریان از آن، هسته متحرک و هسته ثابت به یکدیگر متصل می‌شوند. این فرآیند باعث می‌شود که برخی از کنتاکت‌ها باز شده و برخی دیگر بسته شوند.

قیمت انواع کنتاکتور

هر کنتاکتور، با توجه به ویژگی‌ها و عملکرد آن، قیمت متفاوتی را دارد. مواردی مانند برند، مدل، جریان نامی، ولتاژ و سایر ویژگی‌ها بر قیمت کنتاکتور تاثیرگذارند. برای مثال، یک کنتاکتور با جریان نامی بالا و ویژگی‌های محافظتی پیشرفته، قیمت بیش‌تری نسبت به یک کنتاکتور با ویژگی‌های کم‌تر خواهد داشت.

همچنین، تفاوت در مدل‌ها و تولیدکنندگان موجب اختلاف در قیمت کنتاکتور می‌شود. برخی برندها شناخته‌تر و معتبرتر هستند و قیمت‌های بیش‌تری دارند.

برای مشاهده و خرید انواع کنتاکتور و مقایسه قیمت‌ کنتاکتور، می‌توانید به سایت‌های معتبر مراجعه کنید که انواع و مدل‌های مختلف کنتاکتور را ارائه می‌دهند.

مرکز کنترل الکتریکی : نگاهی به کنتاکتور های برق

کنتاکتور برقی یکی از ابزارهای حیاتی در صنعت برق و الکترونیک بوده که برای کنترل جریان الکتریکی در مدارهای برقی استفاده می‌شود. این ابزارها به عنوان سوئیچ‌های الکتریکی عمل می‌کنند که به صورت دستی یا اتوماتیک می‌توانند جریان را قطع یا وصل کنند.

کنتاکتورها معمولا از انواع متعدد و سه قسمت اصلی تشکیل شده‌اند. این ابزارهای الکتریکی در صنایع مختلفی مثل خودروسازی، صنایع فولاد، صنایع معدنی، ساختمان و صنایع مخابرات استفاده می‌شوند.

همچنین، به عنوان بخشی از سیستم‌های اتوماسیون و کنترل، کنتاکتورها در ماشین‌آلات صنعتی و سیستم‌های انرژی همچون تولید برق، توزیع برق و اتوماسیون ساختمانی نیز به‌کار می‌روند.

برای خرید انواع کنتاکتور، کنتاکتور لیفتراک برقی و مقایسه قیمت‌ کنتاکتور سه فاز و... می‌توانید به سایت دو چندان مراجعه کرده و از تنوع محصولات و امکانات موجود در آن استفاده کنید.
