خرید کوپلینگ پمپ و الکترو موتور

برای اینکه بتوان به صورت نقطه به نقطه، سیالات را انتقال داد، از کوپلینگ پمپ و الکترو موتور استفاده می‌کنند که با فراهم آوردن نیروی محرک، سبب جابه جایی سیالات می‌شوند. این نیروی محرکه ، ناشی از الکترو موتور و یا موتور الکتریکی است که درون پمپ قرار دارد و کمک می‌کند تا سیال به جریان بیوفتد. در واقع اگر بخواهیم تقسیم کنیم، پمپ، مربوط به بخش مکانیکی و الکتروموتور، مربوط به بخش برقی است.

اما شاید برایتان سؤال باشد که چگونه الکترو موتور متوجه می‌شود که باید جریان سیال را جا به جا کند. در واقع یک راه ارتباطی برای انتقال انرژی چرخشی الکتروموتور به پمپ و همچنین به جریان افتادن سیال وجود دارد. این راه ارتباطی تجهیزی به نام کوپلینگ پمپ است. در سایت دوچندان با انواع و کاربرد کوپلینگ پمپ و الکترو موتور آشنا می‌شوید.

در واقع به تجهیزی که شفت الکتروموتور و پمپ را در یک راستا به هم متصل می‌کند، کوپلینگ پمپ می‌گویند. کوپلینگ پمپ، وظیفه انتقال نیرو بین پمپ و الکتروموتور را در سیستم‌ها و تجهیزات هیدرولیکی بر عهده دارد. برای مثال معمولا در بیشتر پمپ‌ها از جمله پمپ سانتریفیوژ برای ارتباط و اتصال بین پمپ و الکتروموتور، از کوپلینگ پمپ استفادهدمی‌کنند.اما جالب است بدانید که در مواردی مشاهده شده که پمپ، کوپلینگ پمپ نداشته باشد. البته تعداد آن اندک است. یکی از انواع این پمپ‌ها، پمپ اتابلوک که شفت پمپ و الکتروموتور در آن‌ به صورت یکی متصل به هم تعبیه شده.

کوپلینگ پمپ آب

یکی از معروف ترین و شناخته ترین کوپلینگ‌ها در صنعت، کوپلینگ پمپ آب است که کاربرد گسترده‌‌ای دارد. برای مثال در بسیاری از حوزه.های کشاورزی، صنعتی و خانگی از کوپلینگ پمپ آب استفاده می‌کنند. پمپ‌های خانگی معمولا در ابعاد کوچکتری تولید می‌شود و به ثورت الکترو پمپ عمل می‌کنند. همچنین الکتروپمپ به معنی آن است که پمپ و موتور این دستگاه به صورت یکپارچه کار می‌کنند. برای کاربرد کوپلینگ پمپ آب در صنایع و کشاورزی، باید بدانید که این نوع پمپ‌ها در ابعاد و حجم بزرگ تری تولید شده و به همین دلیل پمپ‌ها به صورت تکی، کار می‌کنند. از همین رو به کوپل‌شدن با الکتروموتوری برای راه‌اندازی نیاز دارند. برای کوپل شدن با الکتروموتور، باید در پمپ‌های آب، از سانتریفیوژی که کاربردهای کشاورزی و صنعتی دارند استفاده شود.

انواع کوپلینگ پمپ

کوپلینگ پمپ‌ها در انواع مختلف تولید و عرضه می‌شوند. اما به طور کل در یک تقسیم بندی کلی، کوپلینگ پمپ را به دو نوع دسته بندی می‌کنند:

• کوپلینگ‌های صلب

• کوپلینگ‌های انعطاف‌پذیر

تفاوت دونوع کوپلینگ در این است که اگر شفت ناتراز باشد، باید از کوپلینگ‌های انعطاف‌پذیر استفاده کرد.

کوپلینگ صلب

کوپلینگ صلب همانطور که از نامش پیداست، انعطاف‌پذیر نبوده و در مواقعی مورد استفاده قرار می‌گیرد که بابد محورها در حالتی هم راستا و دقیق قرار بگیرند. توجه داشته باشید که کوپلینگ صلب‌ها هیچگونه ناراستایی بین محورها را تحمل نمی‌کند و برای استفاده از کارایی آن حتما باید شفت پمپ و الکترو موتور را هم راستا کرد. کوپلینگ پمپ انعطاف‌پذیر نسبت به کوپلینگ پمپ صلب، از تنوع بالاتری برخوردارند.

کوپلینگ‌های صلب در دو نوع تولید و عرضه می‌شوند:

نوع اول کوپلینگ‌های صلب، ساده‌ترین نوع کوپلینگ هستند. این نوع گوپلینگ‌ها به طور مستقیم به شفت موتور و پمپ متصل شده و از دو فلنج فلزی تشکیل می‌شوند. به طور کلی، کوپلینگ‌های صلب در مواقعی که سرعت دستگاه کم و گشتاور آن بالاست، مورد استفاده قرار می‌گیرند.

نوع دوم کوپلینگ صلب، از دو نیم استوانه تولید می‌شود. این دو نیم روی هم قرار می‌گیرند و به وسیله پیچ و مهره به هم متصل می‌شوند. وسیله خارهای معمولی، گشتاور از شفت موتور به شفت پمپ انتقال می‌یابد.

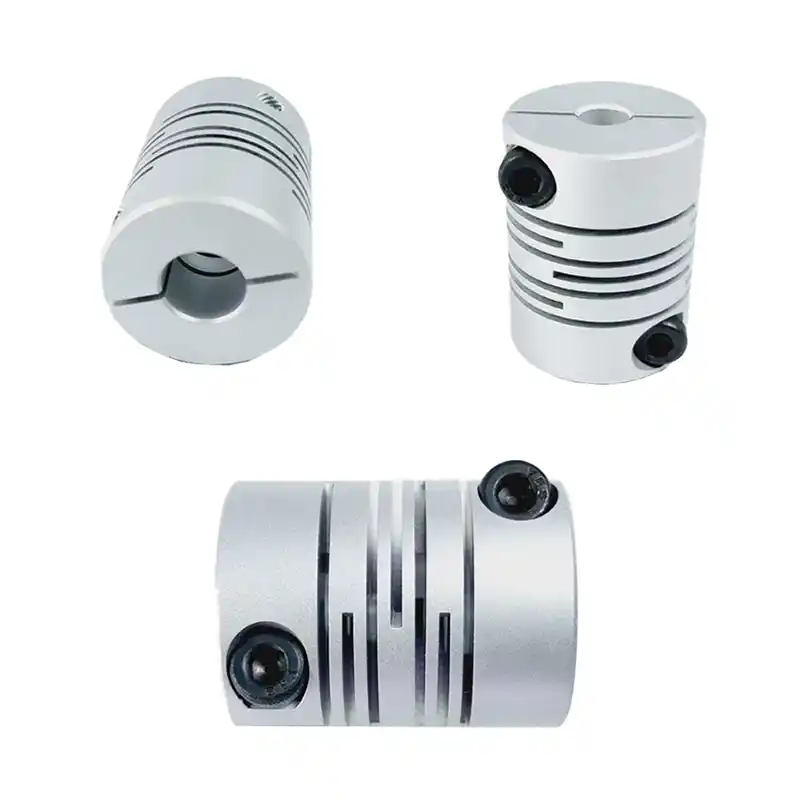

کوپلینگ انعطاف‌پذیر

کوپلینگ انعطاف‌پذیر در تنوع بالا تولید می‌شود و نسبت به کوپلینگ صلب، کاربرد بیشتری دارد. از جمله وظایف این کوپلینگ می‌توان به انتقال گشتاور و سازگار ساختن ناهم‌راستایی محورها اشاره کرد.

ناهم‌راستایی محورها به دلایل مختلف، روی می‌دهد. تغییر بار، تغییر دما، استارت ناگهانی، یا توقف سریع از جمله دلایل ناهم‌راستایی شفت‌ها است. انواع کوپلینگ‌های انعطاف‌پذیر به دو دسته کوپلینگ انعطاف‌پذیر مکانیکی و کوپلینگ انعطاف‌پذیر الاستومری تقسیم می‌شوند:

1) کوپلینگ انعطاف‌پذیر مکانیکی: در کوپلینگ انعطاف‌پذیر مکانیکی،تمامی قطعات از جنس فلز بوده و ساختار انعطاف‌پذیر آن به دلیل ساختار مکانیکی است. انواع کوپلینگ انعطاف‌پذیر مکانیکی به شرح زیر است:

• کوپلینگ دنده‌ای

کوپلینگ دنده‌ای یکی از انواع کوپلینگ انعطاف‌پذیر است. تمام قطعات این گوپلینگ از جنس فلز بوده و ساختار انعطاف‌پذیر آن به دلیل ماهیت همین فلزهاست. کوپلینگ دنده‌ای، دو توپی دارد که سر این دو توپی به صورت چرخ دنده‌ای است. این موضوع باعث می‌شود تا دو سر با هم درگیر شده و نیرو را انتقال دهند. برای ماشین آلات صنعتی سنگین که میزان گشتاور در آن‌ها باید زیاد باشد، از کوپلینگ دنده‌ای استفاده می‌کنند.

• کوپلینگ دیسکی

کوپلینگ‌های دیسکی هم از انواع کوپلینگ انعطاف‌پذیر هستند که به صورت دیسکی تولید می‌شوند. بسته به کاربرد و میزان گشتاور از کوپلینگ تک دیسکی و یا دو دیسکی استفاده می‌کنند.

• کوپلینگ هزار خواری UCC

گوپلینگ هزار خواری UCC نوعی دیگر از کوملینگ‌های انعطاف‌پذیر دنده‌ای است که آن را به نام های کوپلینگ چدتی و یا تفلونی هم می‌شناسند. البته نوع برنجی این کوپلینگ هم در بازار عرضه می‌شود.

2) کوپلینگ‌های انعطاف‌پذیر الاستومری: کوپلینگ‌های الاستومری از فلز تشکیل نشده‌اند و انعطاف پذیری آن ناشی از دو هاب و عنصر پلاستیکی به نام الاستومر است که بین دو هاب قرار می‌گیرد. کوپلینگ‌های الاستومری‌ هم در انواع گوناگون تولید می‌شوند:

• کوپلینگ HRC

کوپلینگ‌ HRC نسبت به سایر کوپلینگ‌ها از ظرفیت حمل و سرعت بالایی برخوردارند. این کوپلینگ در مقابل لرزش کاملا مستحکم بوده و ناترازی زاویه‌ای را جبران می‌کند.

• کوپلینگ KB

کوپلینگ KB به نام‌های کوپلینگ لقمه‌ای و N-EUPEX نیز معروف است. جنس این کوپلینگ کاملا متفاوت تعبیه شده. همچنین در صورتی که بتوانید کوپلینگ KB را درست نصب کنید امکان سایش آن به حداقل می‌رسد.

• کوپلینگ میل‌پینی

کوپلینگ میل‌پینی یا هالوپین یکی از پرکاربردترین اکوپلینگ‌ها انعطاف‌پذیر شناخته می‌شود. اگر در مواردی با عملیات سخت مواجه شوید که به انتقال گشتاور نیاز داشتید،می‌توانید از پمپ میل‌پینی، استفاده کنید. تحمل بارهای شوک و لحظه‌ای از جمله مزیت‌های برتر این نوع کوپلینگ است.

کاربرد کوپلینگ پمپ

کوپلینگ‌ها به جابه جایی و گشتاور سیالات کمک می‌کند. در واقع این وظیفه کلی تمام کوپلینگ‌هاست. اما برای بازدهی بیشتر، کوپلینگ‌ها را به چندین نوع تقسیم کردند که هرکدام از انواع آن باید دارای خصوصیاتی مخصوص خود باشند. تغییر بار در پمپ یا توقف ناگهانی محرک، معمولا در دستگاه پمپ اتفاق می‌افتد و وظیفه کوپلینگ پمپ است که برابر شوک ناگهانی مقاومت کند. همچنین ناترازی و ناهم‌راستایی در محور برخی پمپ‌ها اتفاق می‌افتد که در این شرایط باید از کوپلینگ‌ پمپ‌های انعطاف‌پذیر استفاده کرد. به طول معمولا می‌توان کاربرد کوپلینگ پمپ و الکترو موتور را اینگونه شرح داد:

• جبران ناهم‌راستایی محور یا شفت
• انتقال یا عدم انتقال بارهای محوری
• انتقال یا عدم انتقال ارتعاش
• اجازه تنظیم محوری شفت‌ها برای جبران ساییدگی ماشین‌آلات
• حفظ تراز دقیق بین شفت‌های متصل

قیمت کوپلینگ پمپ

نمی‌توان برای انواع کوپلینگ پمپ قیمت ثابتی در نظر گرفت. چرا که هدف از خرید، نوع دستگاه، ویژگی و... در تعیین نرخ و قیمت کوپلینگ پمپ تاثیر گذار هستند. همچنین با توجه به نوسانات دلار، قطعات بکار گرفته شده در دستگاه‌ها روز به روز بر قیمتشان افزوده می‌شود. برای استعلام قیمت می‌توانید با کارشناسان سایت دو چندان تماس بگیرید.

کوپلینگ پمپ هیدرولیکی

کوپلینگ‌ها به طور کلی محرک‌هایی هستند که باعث جریان سیالات می‌شوند. کوپلینگ پمپ هیدرولیکی نیز باعث می‌شود که نیرو از الکتروموتور به پمپ هیدرولیک منتقل شود. در واقع کوپلینگ هیدرولیک نوعی دستگاه هیدرودینامیکی محسوب می‌شود که در انتقال قدرت و نیدوی مکانیکی نقش ایفا می‌کند. کوپلینگ پمپ هیدرولیکی از انواع انعطاف‌پذیر آن محسوب می‌شود که به راحتی نا ترازی را برطرف می‌کند و صدای ناشی از قطعات را تا حد زیادی کاهش می‌دهد.

نصب کوپلینگ پمپ

برای نصب کوپلینگ موتور پمپ باید ۶ مرحله طی شود:

• چک کردن یمنی و بررسی قطعات
•  نصب هاب‌ها
• بررسی ناهماهنگی و ناترازی‌ها (ناهماهنگی زاویه، ناهماهنگی محوری، ناهماهنگی موازی
• اتصال عضو مرکزی و دو هاب به یکدیگر
• سفت کردن پیچ درپوش
• بررسی هماهنگی شفت

نحوه اتصال کوپلینگ پمپ

برای اتصال کوپلینگ موتور پمپ، باید دقت کرد که آیا به طور مستقیم و یا غیر مستقیم کوپلینگ را به شفت متصل کنید. اتصال کوپلینگ به دو روش صورت می‌گیرد:

• کوپلینگ مستقیم: این روش برای الکتروپمپ‌ها به کار می‌رود. یعنی در مواقعی که بین موتور و پمپ، کوپلینگی قرار نمی‌گیرد و باید الکتروموتور و پمپ بر روی شفت متصل شوند.
• کوپلینگ غیر مستقیم: کوپلینگ غیر مستقیم دو حالت دارد. در حالت اول باید در ابتدا پمپ، کوپل شود. در این حالت دست شما باز است و می‌توانید هرجا که بخواهید پمپ را کوپل کنید. در حالت دوم پمپ و الکتروموتور باید درون بدنه داخلی پمپ کوپل شوند.

کوپلینگ پمپ یک وسیله کاربردی

کوپلینگ پمپ در انواع مختلف تولید می‌شود و هر کدام قیمت به خصوصی دارد. ویژگی‌هایی که هر کوپلینگ پمپ ارائه می‌دهد مربوط به ویژگی‌های شاخص همان نوع است. در یک تقسیم بندی کلی کوپلینگ پمپ‌ها را به دو نوع صلب و انعطاف‌پذیر تقسیم می‌کنند. این به دلیل وجود ناهم‌راستایی در برخی محورهای پمپ است. در سایت دوچندان انواع کوپلینگ پمپ با قیمت بسیار مطلوب به فروش می‌رسد. برای اطلاع از موجودی کوپلینگ پمپ‌ها و استعلام قیمت می‌توانید با مشاوران سایت دوچندان تماس بگیرید.
