معرفی رله

رله‌ها به عنوان دستگاه‌های کلیدی در مدارهای برقی و الکترونیکی شناخته می‌شوند. این ابزارهای الکترومکانیکی، با استفاده از آهن‌ربای الکتریکی، قادر هستند به صورت خودکار جریان الکتریکی را در مدارها قطع یا وصل کنند. خرید رله برق فواید زیادی داشته و در بسیاری از کاربردهای الکترونیکی، صنعتی و خانگی به کنترل و محافظت از تجهیزات برقی و دستگاه‌ها کمک می‌رسانند.

رله برق یک دستگاه الکترومکانیکی ساده بوده که از آهن‌ربای الکتریکی برای باز یا بسته کردن مدار در زمانی که ورودی (کویل) به درستی برانگیخته شده است، استفاده می‌کند.

خرید رله محافظ برق سطح بالایی از انزوا را بین سیگنال کنترل (کویل) و خروجی (تماس‌ها) معمولا با ولتاژ ضربه نامی 4 یا 6 کیلو ولت فراهم می‌سازد. خرید رله صنعتی می‌تواند دارای کنتاکت‌های معمولی باز (NO) و اغلب بسته (NC) یا فقط کنتاکت‌های معمولی باز (NO) باشد.

زمانی که فقط NO مخاطب ارائه ‌شود، این معمولا به معنای شکاف تماس بیش‌تر در هنگام خاموش شدن بوده، که در برنامه‌های خاص مورد نیاز است. رله‌های برق در هنگام تعویض جریان‌های بالا، حل‌کننده‌های قابل اعتمادی هستند.

پس رله یک کلید برقی بوده که شامل مجموعه‌ای از پایانه‌های ورودی برای یک یا چند سیگنال کنترلی و مجموعه‌ای از پایانه‌های تماس عملیاتی است. این دستگاه می‌تواند هر تعداد مخاطب در چندین فرم تماس مانند ایجاد کنتاکت‌، شکستن کنتاکت یا ترکیبی از آن‌ها را داشته باشد. فروش رله‌ برای کنترل مقادیر مختلف جریان و تعداد مدار در برنامه‌های صنعتی، ساختمانی و الکترونیکی استفاده می‌شود.

نحوه کارکرد رله محافظ برق چگونه است؟

در خرید رله قطع برق، رله از اصل القای الکترومغناطیسی برای عمل کردن استفاده می‌کند. همان‌طور که قبلا اشاره شد، طراحی اولیه آن شامل یک آهن‌ربای الکتریکی (کویل و هسته آهنی)، یک آرمیچر، یک فنر و یک یا چند جفت کنتاکت بوده که در ادامه به توضیح هرکدام پرداخته شده است.

زمانی که جریان به کویل اعمال شود، یک میدان مغناطیسی ایجاد می‌شود که آرمیچر را جذب می‌کند و کنتاکت‌ها را باهم حرکت می‌دهد؛ همچنین می‌تواند مدار دوم را تکمیل کرده و اجازه دهد جریان زیادی در مدار بگذرد.

در خرید رله صنعتی وقتی جریان قطع شود، فنر آرمیچر را به حالت استراحت بازمی‌گرداند و کنتاکت‌ها از هم جدا می‌شوند که منجر به قطع جریان در مدار دوم شده و سپس دستگاه را خاموش می‌کند.

همچنین رله‌های حالت جامد دارای عنصر حسگر برای تشخیص ولتاژ ورودی هستند و خروجی را با استفاده از کوپلینگ اپتوسوئیچ می‌کنند.

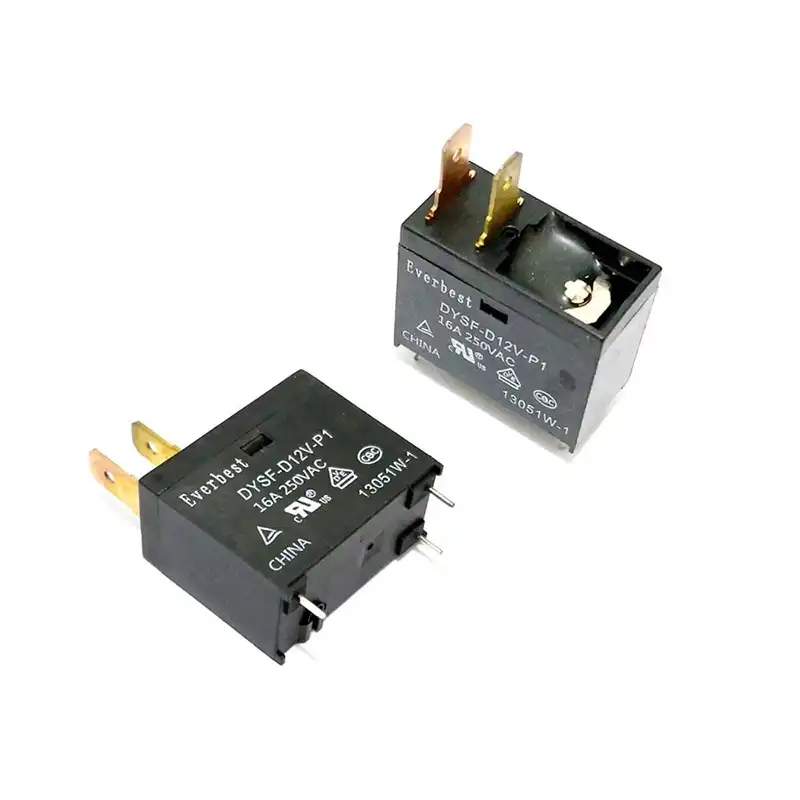

کاربرد رله چیست؟

رله‌های برق ابزارهای مهمی در صنعت الکترونیک و برق هستند که برای کنترل و مدیریت جریان الکتریکی در انواع مختلف مدارها استفاده می‌شوند. این دستگاه‌ها امکان کنترل جریان الکتریکی بزرگ‌تر را با استفاده از جریان الکتریکی کوچک‌تر، که معمولا به عنوان ورودی به آن‌ها اعمال می‌شود، فراهم می‌کنند.

این عملکرد کنترل می‌تواند از راه دور انجام شود. همچنین، آن‌ها می‌توانند به عنوان یک سیستم حفاظتی عمل کرده تا از صدمات و خسارات به دستگاه‌ها و تجهیزات جلوگیری شود.

به‌علاوه، خرید رله‌ می‌تواند به عنوان یک کنترلر عمل کرده و فرآیندهای مختلف را تحت کنترل دربیاورد.

مهم‌ترین کاربرد رله‌های برق شامل موارد زیر است:

• اتوماسیون خانگی

رله‌های برق در سیستم‌های اتوماسیون خانگی برای کنترل و مدیریت تجهیزات الکتریکی مانند روشنایی، گرمایش، سرمایش و تجهیزات خانگی دیگر استفاده می‌شوند. این شامل فروش رله‌ زمان‌بندی، رله‌های دما و رله‌های سنسوری شده که براساس شرایط خاصی ازجمله زمان، دما، یا وضعیت سنسورها عمل می‌کنند.

• اتومبیل و دوچرخه

در خودروها، خرید رله قطع برق برای کنترل سیستم‌های مختلفی مانند سیستم روشنایی، سیستم پرتاب هواکش، سیستم تهویه و سیستم رانندگی استفاده می‌شوند. این دستگاه‌ها اغلب در تابلوهای فیوز خودرو قرار داشته و وظیفه کنترل جریان برق را برعهده دارند.

• برنامه‌ های صنعتی

در صنایع مختلفی مثل صنایع خودروسازی، صنایع الکترونیکی، صنایع ماشین‌سازی و صنایع مخابراتی، خرید رله‌ برق برای کنترل ماشین‌آلات، دستگاه‌های اتوماسیون صنعتی، سیستم‌های اندازه‌گیری و کنترل، همچنین سایر تجهیزات استفاده می‌شود.

• پروژه‌ های DIY

علاقمندان به الکترونیک و رباتیک نیز از رله‌های برق برای ایجاد سیستم‌های مختلف خودکار و اتوماسیون در پروژه‌های DIY خود استفاده می‌کنند. این دستگاه‌ها می‌توانند به عنوان قسمتی از سیستم‌های روشنایی، کنترل دما و کنترل حرکت استفاده شوند.

• تجهیزات تست و اندازه‌ گیری

در تجهیزات تست و اندازه‌گیری، رله‌های برق برای کنترل و تحریک سنسورها، دستگاه‌های اندازه‌گیری و تجهیزات آزمایشگاهی مورد استفاده قرار می‌گیرند. این دستگاه‌ها می‌توانند به صورت خودکار و با برنامه‌ریزی عمل کرده تا نمونه‌ها را دقیق و قابل تکرار اندازه‌گیری کنند.

بخش های یک رله

در خرید رله، می‌توانید به بخش‌های زیر برسید:

• بوبین: قسمتی از رله که جریان برق را دریافت و به ایجاد میدان مغناطیسی برای کنترل کنتاکت‌ها می‌پردازد.
• کنتاکت بسته (NC): کنتاکتی که در شرایط عادی بسته بوده و جریان برق را از طریق آن عبور می‌دهد.
• کنتاکت باز (NO): کنتاکتی که در شرایط عادی باز بوده و جریان برق نمی‌تواند از طریق آن عبور کند.
• پایه COM: پایه‌ای که به عنوان مرکزی برای اتصال بوبین و کنتاکت‌ها ساخته شده است.
• تیغه فلزی: بخشی از رله که به کنتاکت‌ها متصل بوده و با تاثیر میدان مغناطیسی، جابه‌جا می‌شود.
• نگه‌ دارنده: قسمتی از رله که وظیفه نگهداری تیغه فلزی در وضعیت بسته یا باز را برعهده دارد و اغلب با یک فنر همراه است.

انواع رله برق کدامند؟

رله‌ها به دلایل مختلفی مانند عملکرد، ساختار و کاربرد به انواع مختلفی تقسیم می‌شوند. تعدادی از انواع آن عبارتند از:

• رله کواکسیال

رله کواکسیال برای اتصال فرستنده‌ها و گیرنده‌های رادیویی به یک آنتن مشترک استفاده می‌شود. این رله به عنوان رله TR (فرستنده-دریافت) شناخته شده و وظیفه اصلی آن انتقال سیگنال از گیرنده به فرستنده یا برعکس است. همچنین این رله تضمین می‌کند که گیرنده از توان بالای فرستنده محافظت شود.

• رله‌ های خلاء

رله‌های خلاء دارای کنتاکت‌هایی هستند که در یک محفظه شیشه‌ای تخلیه‌شده نصب شده‌اند. این رله‌ها قادر به جابه‌جایی ولتاژ‌های فرکانس رادیویی بدون فلاشور بین کنتاکت‌ها بوده و ایزولاسیون بالایی را بین پایانه‌های گیرنده و فرستنده فراهم می‌سازند.

• رله استاتیک

خرید رله برق مدل استاتیک از قطعات الکترونیکی برای شبیه‌سازی عملکرد رله الکترومکانیکی استفاده می‌کند. این نوع رله بدون قطعات متحرک عمل کرده و عمر مفید و قابلیت اطمینان طولانی مدت را می‌سازد.

• رله حالت جامد (SSR)

رله حالت جامد از تریستور یا دیگر دستگاه‌های سوئیچینگ حالت جامد استفاده می‌کند. این نوع رله قابلیت افزایش قابلیت اطمینان، عمر مفید و عملکرد مشابهی را با رله الکترومکانیکی دارد.

• رله‌ های ایمنی

رله‌های ایمنی عموما در عملکردهای حفاظتی نقش داشته و در صورت بروز خطر، اقدامات مناسبی را برای کاهش خطرات انجام می‌دهند.

• رله پلاریزه

این نوع رله با استفاده از آرمیچر بین قطب‌های آهن‌ربای دائمی قرار می‌گیرد تا حساسیت را افزایش دهد. همچنین اغلب در مواردی که فرسایش تماسی مشکل ساز است، استفاده می‌شود.

• رله‌ های چند ولتاژ

این نوع رله‌ها برای محدوده‌های ولتاژ و فرکانس‌های گسترده طراحی شده‌اند و در تاسیساتی که دارای ولتاژ تغذیه متغیر هستند، استفاده می‌شوند.

• رله جیوه

رله جیوه از جیوه به عنوان عنصر سوئیچینگ استفاده می‌کند. امروزه این نوع رله به دلیل مشکلات زیست محیطی که به وجود می‌آورد، کم‌تر استفاده می‌شود.

• رله ماشین ابزار

رله ماشین ابزار استفاده اصلی خود را در کنترل صنعتی ماشین ابزار و ماشین‌های انتقال دارد. این نوع رله بیش‌تر با تعداد زیادی کنتاکت و امکاناتی مانند قابلیت نصب فشرده در کنترل پنل‌ها شناخته می‌شود.

• رله حرارتی

استفاده از رله حرارتی در دستگاه‌هایی مانند اتو، چای‌ساز و... صورت می‌گیرد. این نوع رله از دو فلز غیرهمجنس تشکیل شده است، که یکی از آن‌ها پس‌از عبور جریان و ایجاد حرارت، به حالت خمیده درمی‌آید. این فرآیند معمولا باعث تغییر رنگ یا وضعیت دکمه‌های دستگاه شده و نشان می‌دهد که دستگاه آماده به کار است.

• رله مغناطیسی

رله مغناطیسی به عنوان یک عنصر حفاظتی عمل کرده و مدارها را در مقابل اتصالات نامناسب و نوسانات کوتاه محافظت می‌کند. این نوع رله با برقراری یا قطع شدن جریان، مدار را حفظ و در صورت بروز نوسانات خطرناک، جریان را قطع می‌کند.

• رله کنترل فاز

رله کنترل فاز نیز جهت حفاظت از الکتروموتورها مورد استفاده قرار می‌گیرد و در صورت بروز هرگونه عیب یا نقص در عملکرد آن‌ها، مدار را قطع می‌کند تا از صدمات بیش‌تر جلوگیری شود.

• رله سنجشی

خرید رله محافظ برق مدل سنجشی، به کاربر امکان می‌دهد تا میزان حساسیت لازم برای هر دستگاه را مشخص کند. در صورتی که جریان برق از حد مجاز رد شود، این رله عملکرد خود را آغاز و جریان برق را محدود یا قطع می‌کند.

• رله زمانی

در این نوع رله قطع یا وصل شدن جریان براساس زمان تنظیم شده صورت می‌گیرد. این رله می‌تواند برای کنترل وقایع براساس زمان مشخص مورد استفاده قرار بگیرد.

• رله جهت ‌یاب

خرید رله قطع برق در مدل جهت‌یاب، اغلب توانایی تشخیص و کنترل دستگاه‌های با توان برگشتی را دارد. این رله می‌تواند وضعیت دستگاه را تشخیص داده و مدار را به طور متناسب کنترل کند.

رله‌های چفت‌کردن، غیرقفل، نی، سیگنال کوچک، تاخیرزمانی، چندبعدی، دیفرانسیل، فاصله، فرکانس، قطبی‌شده، روتاری، توالی، کویل متحرک، بوکهلز، ایمنی، نظارت و گسل‌زمین، از انواع دیگر رله‌ها هستند.

نحوه تست یک رله چگونه است؟

برای تست یک رله، می‌توانید از متدهای مختلفی استفاده کنید. یکی از روش‌های معمول برای تست رله، استفاده از مولتی‌متر است. با استفاده از مولتی‌متر، شما می‌توانید جریان و ولتاژ در ورودی و خروجی رله را اندازه‌گیری کرده و عملکرد آن‌را ارزیابی کنید.

همچنین برای تست رله، می‌توانید طراحی یک مدار ساده را برای آزمایش انجام‌ دهید. این مدار معمولا شامل یک منبع تغذیه DC، رله، و یک بار (مثلا یک لامپ یا یک دستگاه الکتریکی دیگر) است.

با اعمال ولتاژ به رله، باید بتوانید تغییرات در بار خروجی را مشاهده کنید. اگر رله به درستی کار کند، باید بار خروجی روشن یا خاموش شود، به تبع این‌که رله باز یا بسته شده باشد.

می‌توانید با استفاده از یک منبع تغذیه DC، ولتاژ و جریان را در ورودی رله نیز اندازه‌گیری کنید. اگر رله به درستی کار کند، باید ولتاژ و جریان، مطابق با مشخصات فنی آن باشد.

نحوه خرید یک رله مناسب

در انتخاب رله، به عوامل گوناگونی نیاز است. این عوامل عبارتند از:

• نوع کاربری: بسته به نوع و کاربرد مورد نیاز، باید یک رله با مشخصات مناسب انتخاب شود.
• ولتاژ عملیاتی: ولتاژ AC یا DC مورد نیاز و همچنین محدوده ولتاژی که رله باید بتواند کنترل کند، باید درنظر گرفته شود.
• جریان نیازی: شما باید به جریان کاری مورد نیاز برای کارکرد صحیح دستگاه، توجه داشته باشید.
• تعداد و نوع کنتاکت‌ ها: بسته به تعداد دستگاه‌هایی که باید کنترل شوند، تعداد و نوع کنتاکت‌ها را انتخاب کنید.
• شرایط محیطی: دما، رطوبت و شرایط محیطی دیگر باید مورد توجه قرار گیرند تا رله مطابق با این شرایط انتخاب شود.
• قیمت و اقتصادی بودن: درنهایت، قیمت رله و میزان توانایی مالی برای خرید آن نیز مهم است.
• استاندارد و مجوز ها: اطمینان از این‌که فروش رله مطابق با استانداردها و مجوزهای مورد نیاز بوده، ضروری است.

مقایسه کنتاکتور و رله

کنتاکتور و رله‌ هر دو از دستگاه‌های اساسی در صنعت برق هستند که از آن‌ها برای کنترل دستگاه‌ها و تجهیزات استفاده می‌شود.

کنتاکتورها برای کنترل دستگاه‌های بزرگ و با جریان بالا طراحی شده‌اند، درحالی که رله‌ها برای کنترل دستگاه‌های کوچک‌تر و با جریان کم‌تر به‌کار می‌روند.

ازجمله تفاوت‌های دیگر می‌توان به ظرفیت سوئیچینگ، ولتاژ سیستم، ویژگی‌های ایمنی و قابلیت تعمیر و نگهداری اشاره کرد.

کنتاکتورها برای مدارهای سه فاز طراحی شده‌اند و دارای ویژگی‌های ایمنی مانند مهار قوس و کنتاکت‌های فنری هستند؛ اما رله‌ها معمولا در مدارهای تک فاز استفاده شده و دارای ویژگی‌های ایمنی کم‌تری هستند.

درنتیجه کنتاکتورها برای دستگاه‌های سنگین و بزرگ و رله‌ها برای دستگاه‌های کوچک مورد استفاده قرار می‌گیرند.

جمع بندی

با توجه به نقش حیاتی رله در کنترل و مدیریت دستگاه‌های برقی، انتخاب خرید رله صحیح برای هر نوع کاربرد، امری حیاتی است. امروزه با توجه به تنوع و ویژگی‌های مختلف رله‌ها، انتخاب بهترین مدل با توجه به نیازهای خاص پروژه، بسیار اهمیت دارد. برای خرید رله‌، می‌توانید به سایت دو چندان مراجعه کنید.
