خرید ترمینال برقی
زمانی که میخواهید دو عدد سیم برق را با نوار چسب به هم متصل کنید، به دلیل گرم شدن سیمها، ممکن است باعث بروز خطراتی و جرقه زدن شود. ترمینال برق تجهیزی است که در این مواقع به کمک شما میآید. شما میتوانید بدون هیچ خطری و به صورت استاندارد، سیمهای برق را در این ابزار به هم متصل کنید. ترمینالها دارای انواع مختلفی مانند شاخهای و ریلی است که شما میتوانید با توجه به نیازتان آنها را از شرکتهای معتبر تهیه کنید.

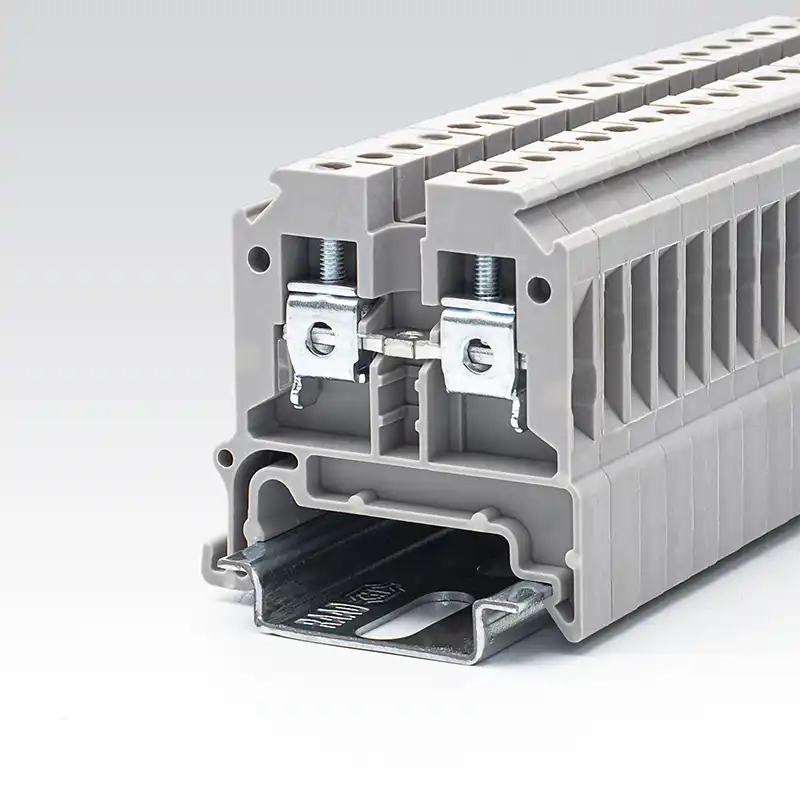

کاربرد ترمینال برقی
ترمینالهای برق یکی از معروفترین تجهیزات جانبی در صنعت تجهیزات برقی محسوب میشود. این ترمینالها را با نام کانکتور نیز میشناسند. کار مهم و اصلی این ترمینالها این است که دو یا چند سیم را به صورت موقتی به هم متصل کنند. البته این کار با ترمینالها به صورت استاندارد و بیخطر انجام میگیرد. زمانی که شما دو سیم را با نوار چسب به هم متصل میکنید، جریان برق عبوری، سیمها را گرم کرده و موجب بروز خطر و آتشسوزی میشود. اما در صورت استفاده از ترمینالهای برق صنعتی، بروز این خطرها به صفر میرسد. در صنعت برق انواع مختلفی از ترمینالها وجود دارد که هر کدام دارای کاربردها خاص خودشان هستند.
انواع ترمینال برق
همانطور که گفته شد ترمینالهای برق انواع متفاوتی دارند که در زیر به معروفترین آنها اشاره شده است:
- ترمینال شاخهای
ممکن است گاهی اوقات به افزایش طول سیم برق نیاز باشد، برای این افزایش به لوازمی احتیاج است که بین این دو سیم اتصال ایجاد کنند. ترمینال برق شاخه ای که به آن ترمینال برق بین راهی نیز گفته میشود، در این مواقع کاربرد دارد. این نوع ترمینال دارای سایزهای گوناگونی بوده که میتوانید جهت انشعاب گیری از سیمهای مختلف از آنها استفاده کنید. این نوع ترمینال دارای یک سلول ورودی و یک سلول خروجی است که از طریق بستن سیم گیرهای پیچی در بدنه عایق ترمینال، به هم متصل میشوند.
این اتصالات در واقع موقتی هستند و از ترمینال برق شاخهای به دفعات زیادی میتوانید استفاده کنید.
یکی از مزیتهای مهم این ترمینال این است که قابلیت باز کردن دو سیم از هم به راحتی وجود دارد. تعداد شاخههای موجود در این ترمینال ۱۲ عدد است که به راحتی از هم جدا میشوند. عایقهای این نوع ترمینال از جنس پی وی سی، پلی آمید و پلی اتیلن ساخته میشوند. این روزها ترمینال برق شاخهای جای خود را به ترمینالهای پیچی که جدیدتر هستند، دادهاند. چرا که ترمینال پیچی مزیت بیشتری نسبت به ترمینال شاخهای دارد. از مزایای این نوع ترمینال میتوان به قیمت مناسب، نصب آسان و سریع، امکان نصب چند سیم به یکدیگر به صورت همزمان اشاره کرد.
- ترمینال برق ریلی
بعضی از ترمینالها برای تابلو برق استفاده میشوند. این نوع از ترمینال برق، ترمینال ریلی نام دارند. برای گرفتن انشعاب از تابلو برق، میتوانید از ترمینال برقی ریلی استفاده کنید. همانطور که از نام این ترمینالها مشخص است، با توجه به تعداد مورد نیاز، به صورت کشویی کنار هم قرار میگیرند و قابل استفاده هستند.
این ویژگی به علت طراحی مدولار ترمینال ریلی است. از این رو اضافه یا کم کردن آنها روی ریل به صورت کشویی انجام میشود. این نوع ترمینال نیز مانند شاخهای دارای انواع متفاوتی است که میتوان به ترمینال ارت، ترمینال برق فشاری، ترمینال شمش خور، ترمینال دو طبقه، ترمینال سه طبقه و ترمینال فیوز خور اشاره کرد.
ویژگی های مهم ترمینال برق
از جمله خصوصیات این تجهیز میدوان به موراد زیر اشاره کزد:
- عدم نیاز به هرگونه ابزار جهت اتصال سیمها
- سرعت نصب بسیار بالا
- دارا بودن انواع متفاوت، شامل جریانی جداکننده، دیو دار و مقاومت دار
- دارا بودن ترمینالهایی که به طور خودکار تا ولتاژ 1000 ولت، قطع میکند، این مورد برای کاربرد فتوولتائیک استفاده میشود.
- قابلیت به کار بردن تعداد زیادی از این نوع ترمینال در یک تابلو به دلیل ظریف و جمع و جور بودن وجود دارد.
- امکان نشانهگذاری یا شمارهگذاری روی ترمینالها، با پرینترهای حرارتی.
- به بازدیدهای دورهای، نیاز ندارند.
- به علت دارابودن مکانیزم فنری ترمینال نیازی به گشتاورسنج برای محکم شدن ندارد.
- دارای قابلیت جمپرگذاری تا 4 ردیف در ترمینال های کنترل، بدون تداخل.
- قابلیت کار در دماهای 40 درجه زیر صفر تا 70 درجه بالای صفر
- دارا بودن مقاومت در مقابل ارتعاش ولرزه.
- دارا بودن تمام استانداردهای ضدلرزه
نوار ترمینال چیست؟
یک نوار ترمینال، بسیاری از ترمینالهای مشابه به هم را در یک دستگاه قرار میدهد که جهت اتصال پانل مرکزی و دستگاههای خارجی استفاده میشود. در یک نوار، فواصل ترمینالها از هم عایق بندی شدهاند.
عملکرد ویژه نوار ترمیمال
به طور کلی، یک ترمینال مجموعه ای از دو یا چند نقطه اتصال پیچی مشابه است که شما میتوانید سیمها را در این نقاط متصل کنید. یک نوار ترمینال بسیاری از ترمینالهای مشابه را در یک دستگاه ترکیب میکنند که جهت اتصال پانل مرکزی و دستگاههای خارجی کاربرد دارد.
در حالی که اکثر بلوکهای ترمینال به سادگی یک اتصال الکتریکی ایجاد میکنند، برخی از آنها دارای نگهدارنده، فیوز داخلی، لامپهای نشانگر یا ویژگیهای، دیگری هستند که اینکار باعث انجام عملیات پیچیدهتری میشود.
مزایای بلوک ترمینال برقی
به طور کلی ترمینال برقی مزایای بسیاری میشود که نشان میدهد شما میبایست آنها را تهیه کنید. مهمترین آنها در زیر آمده است:
- مرتب کردن سیم کشی برای بهبود فضای پانلها: نوارهای ترمینال راه حلی برای صرفه جویی در فضا با امکان چیدمان مرتب و منظم سیم ها را ارائه میدهند. این کار دسترسی به سیم ها را در مواقع ضروری راحتتر می کند و همچنین میتواند فضای پانلها را بهبود ببخشد.
- ساده کردن روش مونتاژ: نوارهای ترمینال با داشتن یک راه سریع و آسان برای اتصال سیمها، فرآیند مونتاژ را برای شما ساده میکنند. این کار باعث کاهش خطر خطا در هنگام نصب و همچنین صرفه جویی در زمان و انرژی شما میشود.
- تامین کردن ایمنی الکتریکی پانل: نوارهای پایانه از طریق کاهش خطر سیمها، اتصال کوتاه و شوکهای الکتریکی باعث تضمین ایمنی الکتریکی میشوند. آنها همچنین به جلوگیری از خطاهای سیم کشی کمک میکنند، چرا که عدم توجه به خطاهای الکتریکی میتواند باعث ایجاد موقعیتهای الکتریکی خطرناک شود.
- راحتتر شدن تعمیر تجهیزات و عیب یابی: نوارهای ترمینال دسترسی به سیمها و پیدا کردن ایرادهای آنها را آسان میکند. اینکار باعث میشود، شما راحتتر بتوانید کار تعمیر و حتی نگهداری تجهیزات برقی را انجام دهید. همچنین باعث کاهش خرابی و افزایش عمر تجهیزات میشود. با داشتن ترمینال های برقی به راحتی میتوانید عیب قطعات برقی را شناسایی کرده و در جهت تعمیر آنها گام بردارید.

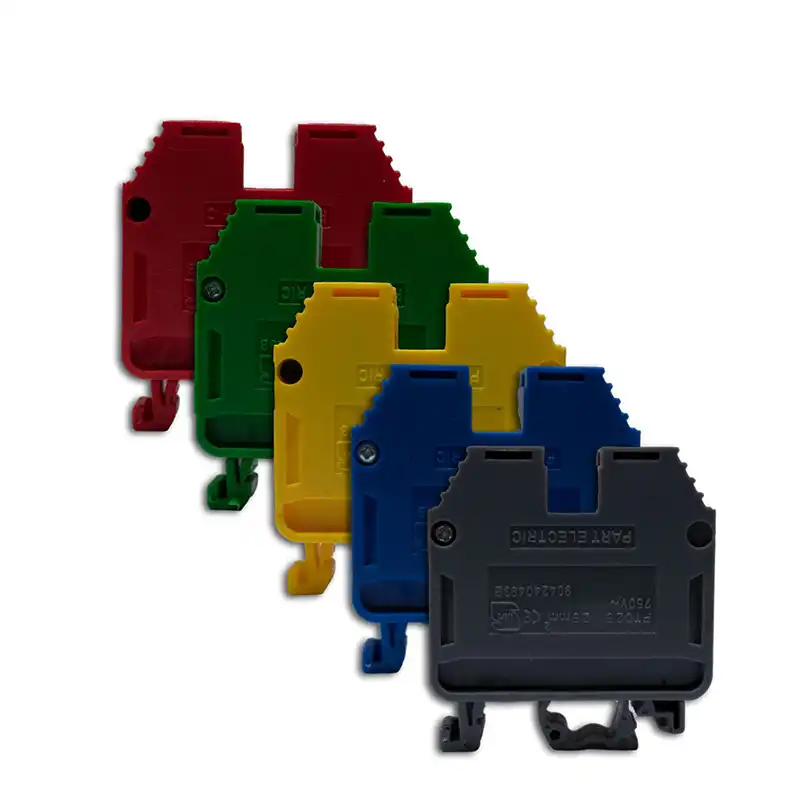

جنس ترمینال های برقی از چیست؟
همانطور که گفته شد، عملکرد اصلی بلوک ترمینال، اتصال و عایق بندی است. به همین دلیل بدنه اصلی ترمینال لوازم برقی از مواد سختی مانند پلاستیک یا سرامیک ساخته شته که به آنها ترمینال سرامیکی برقی گفته میشود. معمولا از این ترمینالها برای بخاری برقی استفاده میکنند. این ترمینالها بلوکهای مجاور را از هم جدا میکنند. قطعات رسانای موجود در ترمینالها از مس و فلزات مقاوم در برابر خوردگی ساخته میشود.
چگونه از ترمینال برقی استفاده کنیم؟
یک ترمینال را در ابتدا کار باید در مکانی امن و پایدار و دور از رطوبت نصب کنید. برای استفاده از آن، باید حدود ½ اینچ عایق را از دو سیمی که قرار است متصل شود، جدا کنید. سپس سیمهای لخت را در اتصالات فلزی بلوک قرار داده و آنها را پیچ کرده تا محکم بسته شوند.
نکات مهم قبل از انتخاب ترمینال برقی
پس از اینکه دانستید، ترمینال برق چیست، میبایست قبل از انتخاب کردن آنها نکاتی را مد نظر قرار دهید.
- در مدارهای الکترونیکی، اولین مواردی که باید بررسی شوند، پارامترهایی مانند مدار برنامه همچون جریان نامی، ولتاژ سیستم و تعداد مدارهای مورد نیاز هستند. به این صورت که درجه جریان و ولتاژ بلوک ترمینال باید بالاتر از جریان اسمی و ولتاژ سیستم باشد.
- در صورت وجود نوسانات ولتاژ، به صورت موقت، ممکن است جریانهای هجوم رخ دهند که باید توجه ویژهای به آنها داشته باشید.
- هر چه این اضافه ولتاژها و اضافه جریانهای موقت بیشتر رخ دهند، بلوک ترمینال باید اندازه بزرگتری داشته باشد، تا بتواند نیازهای برنامه را برآورده کند.
- تعداد مدارها به طور مستقیم با تعداد قطبهای مورد نیاز در بلوک ترمینال ارتباط دارد.
- فاکتور مهم دیگری که اهمیت دارد، پیکر بندی این تجهیز است. شما باید نحوه تکمیل مسیر مدار را هنگام اتصال ارزیابی کنید.
- اتصالات بلوکهای ترمینال به سبک IEC، لحیم کاری PCB کوتاه برای لحیم کاری موجی هستند.
- نوارهای مانع همچنین دارای اتصالات لحیم کاری PCB کوتاه هستند که میتوانند اتصالات سریعتر، پینهای لحیم کاری طولانیتر، سیم کشی دستی برای لحیم کاری دستی، رزوههای پیچ، برجکهای لحیم کاری و غیره داشته باشند.
- کانکتورهای لبه اغلب به صورت مکانیکی وصل میشوند و یک اتصال بدون لحیم با پایانهها ایجاد کرده که نیروهای فنری را بر روی ردهای PCB ایجاد میکند.
قیمت ترمینال برق
همانطور که گفته شد، ترمینال برق دارای انواع مختلفی مانند شاخهای و ریلی است. زمانی که شما میخواهید طول یک سیم را افزایش دهید، بهتر است که نوع شاخهای را انتخاب کنید. از ترمینال برقی ریلی میتوان برای گرفتن انشعاب از تابلو برق استفاده کرد. همچنین از ترمینال سرامیکی برقی میتوانید برای بخاری برقی و کرسی بهره ببرید، چرا که به علت عایق بودن بدنه آن، هنگام استفاده هیچ خطری شما را تهدید نمیکند.
ترمینالها به علت داشتن روش اتصال ساده سیمها، مونتاژ را بسیار آسان میکنند. البته در نظر داشته باشید که باید ترمینالهای مورد نیاز خود را با کیفیت بالا و از مراکز معتبری همچون شرکت دوچندان تهیه کنید تا خیالتان از بابت ایمنی اتصال سیمها راحت باشد. همچنین هنگام خرید، به قیمت ترمینال برق نیز توجه داشته باشید، چرا که اختلاف قیمتها معمولاً به دلیل تفاوت در جنس، برند و میزان تحمل حرارتی و ولتاژی ترمینالهاست.
