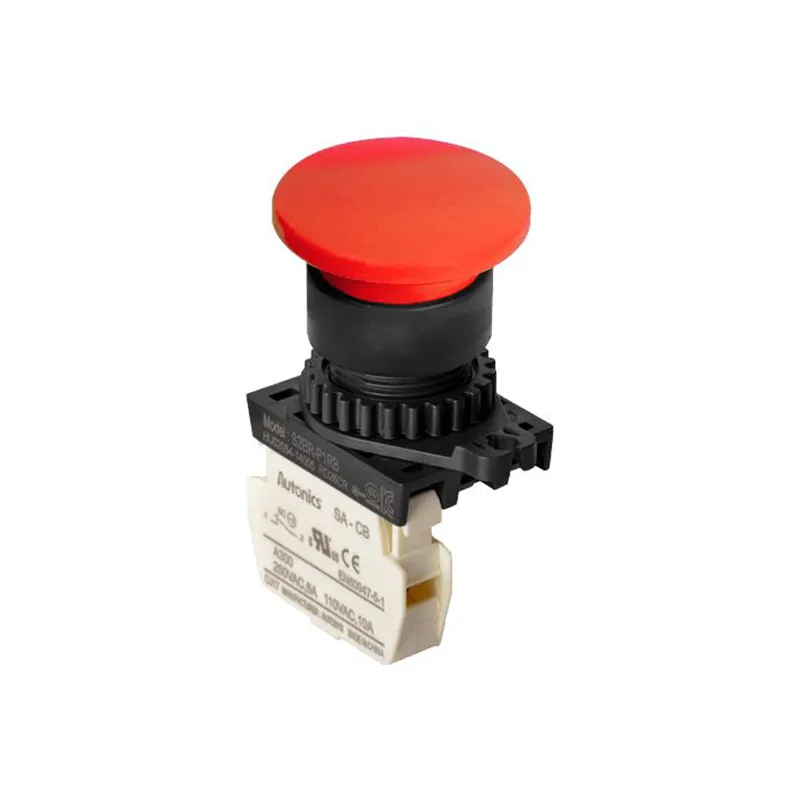

پوش باتن قارچی آتونیکس مدل S2BR-P1RB

ساختار و اجزای پوش باتن قارچی آتونیکس مدل S2BR-P1RB

این پوش باتن از بخش‌های مختلفی تشکیل شده که هر کدام وظیفه خاصی در عملکرد آن دارند:

سر قارچی (Push Button Cap)

قسمت بالایی پوش باتن که کاربر آن را فشار می‌دهد.
معمولاً از پلاستیک مقاوم ساخته شده و به رنگ قرمز است.
طراحی قارچی شکل آن باعث می‌شود به راحتی قابل فشردن باشد.

مکانیزم قفل‌شوندگی (Locking Mechanism)

پس از فشردن، دکمه در موقعیت فشرده باقی می‌ماند.
برای بازگرداندن آن به حالت اولیه، باید چرخانده شود یا از مکانیزم بازگشت استفاده شود.

بدنه اصلی (Main Body)

شامل قطعات داخلی برای انتقال حرکت دکمه به کنتاکت‌ها است.
از مواد مقاوم در برابر ضربه و حرارت ساخته شده است.

کنتاکت‌ها (Contacts)

شامل یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) است.
هنگام فشردن، کنتاکت NC باز شده و کنتاکت NO بسته می‌شود.
این تغییر وضعیت برای قطع یا وصل مدارهای الکتریکی استفاده می‌شود.

پایه‌ها و ترمینال‌های اتصال (Terminals)

محل اتصال سیم‌های برق به پوش باتن است.
دارای ترمینال‌های پیچ‌دار برای اتصال ایمن سیم‌ها.

پایه نصب (Mounting Base)

امکان نصب روی تابلوهای برق و پنل‌های کنترلی را فراهم می‌کند.
معمولاً دارای قطر 22 میلی‌متر برای نصب استاندارد است.

نحوه عملکرد پوش باتن قارچی آتونیکس مدل S2BR-P1RB

پوش باتن قارچی S2BR-P1RB با فشردن، کنتاکت NC را باز و مدار را قطع می‌کند. در مدل قفل‌شونده، دکمه تا زمان بازگردانی دستی (چرخاندن یا کشیدن) در وضعیت فشرده می‌ماند. با بازگردانی، مدار دوباره وصل شده و دستگاه فعال می‌شود. این عملکرد برای توقف اضطراری و افزایش ایمنی در صنایع استفاده می‌شود. برای کسب اطلاعات بیشتر می‌توانید از سایت دو چندان کمک بگیرید.
