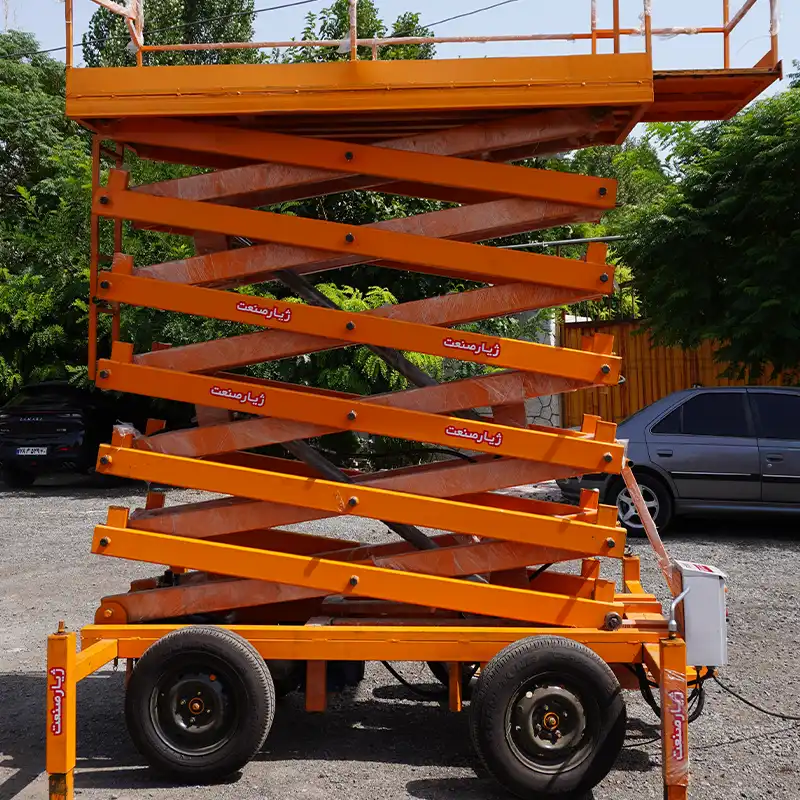

بالابر 10 متری آکاردئونی متحرک

مشخصات کلی بالابر 10 متری آکاردئونی متحرک

• برند دو چندان
• سیستم انتقال قدرت براساس هیدرولیک و سیزرلیفت (Scissor lift)
• سیستم کنترل به صورت اتوماتیک و براساس رله فرمانی
• استفاده از قطعات موجود در بازار برای ساخت بالابر آکاردئونی (جهت سهولت در خدمات)
• کنترل دستگاه از روی کفی (پلتفرم) و شاسی
• سرعت پایین آمدن، قدرت بالا رفتن قابل تنظیم و تغییر است.
• دارای فرود اضطراری در هنگام قطع شدن برق
• تابلو برق 24 ولت جهت جلوگیری از برق گرفتگی
• چهار جک جانبی (جک تثبیت)
• دارای فرمان حرکت به صورت لحظه ایی (به صورت دائم هم قابل اجرا میشود)
• در نظر گرفتن ضریب اطمینان 1.5 در طراحی بالابر
• دارای حفاظ لولایی در دور تا دور کفی جهت امنیت با قابلیت مونتاژ و دمونتاژ
• دارای درب دو لته یا کافه ایی با قابلیت خود بسته شدن
• دارای فرمان جهت هدایت و یدک کردن بالابر
• رنگ اپوکسی، خودرویی و روغنی متناسب با رنگ سازمانی شما (در صورت ساخت وسفارش) در غیر این صورت رنگ سازمانی شرکت دو چندان لحاظ می‌شود.
• دارای کنترل سرعت در هنگام فرود بالابر
• دارای توقف اضطراری (امرجنسی)
• بوش و پین گریسخور و قابل تعویض
• قابلیت تعویض قیچی‌ها در صورت آسیب دیدن

سایر مشخصات بالابر آکاردئونی متحرک ارتفاع 10 متری

• دارای 3 عدد چرخ کارگاهی 28 سانتیمتری که دو عدد محور ثابت و یک عدد گردان هستند. (قابل اجرا به صورت چهار چرخ در هنگام سفارش و ساخت)
• برای ظرفیت های 500 و 1000 کیلوگرم دو عدد چرخ خودرویی برای عقب و یک عدد چرخ 28 سانتی‌متر گردان در قسمت جلو (قابل اجرا به صورت چهار چرخ در هنگام سفارش و ساخت)
• ظرفیت دستگاه 300 ، 500 و 1000 کیلوگرم (با افزایش ظرفیت قیمت هم بالا می رود)
• ابعاد دستگاه در ظرفیت‌های مختلف یکسان است.
• وزن دستگاه در ظرفیت 300 کیلوگرم 644 کیلوگرم
• وزن دستگاه در ظرفیت 500 کیلوگرم 709 کیلوگرم
• وزن دستگاه در ظرفیت 1000 کیلوگرم 937 کیلوگرم

مشخصات بخش هیدرولیک

• مخزن روغن 10 لیتری با برند دو چندان
• مجهز به راپچر ولو (Rupture Valve) یا شیر ترکیدگی (جلوگیری از سقوط ناگهانی بالابر به هنگام ترکیدن شیلنگ هیدرولیک)
• مجهز شیر تخلیه پیچی 8/3
• مجهز به فیلتر روغن هیدرولیک مخصوص نمره 68
• پمپ روغن با برند ZBF، ARAFAN یا PASKAL
• شیلنگ هیدرولیک دولا با ظرفیت 360 بار و خروجی 8/3 یا 2/1 (متناسب با دبی پمپ و کورس جک)
• مجهز به جک هیدرولیک پیستون دار یکطرفه با متریال اورپایی
• استفاده از اتصالات مخصوص هیدرولیکی در بخش مدار فرمان هیدرولیک
• پیستون و گلویی جک با برند TVL ترک
• لوله سیلندری سنگ خورد ST52 با مقاومت ضخامت داخلی H8 برند ترک (آب بندی بالا و ضد زنگ) به صورت فابریک
• شفت CK45 با روکش کروم با برند ترک
• روغن هیدرولیک نمره 68 برند پارس پک-هیدرومکس یا آلپ (با توجه به موجود بودن در بازار)
• مجهز به pressure switch جهت جلوگیری از افزایش بار بیش از ظرفیت دستگاه (جلوگیری از آسیب رسیدن به سیستم هیدرولیک، سازه و خطرات جانی و مالی)
• مجهز به فلو کنترل جهت کنترل سرعت پایین آمدن بالابر با برند ایتالیایی
• استفاده از شیر برقی کارتریجی مخصوص بالابر با برند KOREA ، REXTOUR ، PASCAL (حالت اول) و یا شیر برقی 24 ولت  تک بوبین با فرمان ضرب در موازی یا H (حالت دوم)
• مجهز به شیر یکطرفه با برند ترک با خروجی 8/3
• مجهز به زیرشیری فشارشکن دار با پورت خارجی 8/3

مشخصات بخش برق و کنترل

• تابلو برق از نوع بارانی
• کنتاکتور از برند اشنایدر فرانسه
• بیمتال اشنایدر فرانسه جهت محافظت اضافه بار و آسیب به الکتروموتور
• فیوز تک فاز یا سه فاز اشنایدر برای جلوگیری از اتصال کوتاه و برق گرفتگی
• رله ها از برند فیندر ایتالیا
• میکروسوییچ های برند CNTD جهت تعیین حد بالا و پایین
• الکتروموتور تک فاز یا سه فاز موتوژن یا گوانلویی (در ظرفیت های بالا در صورت استفاده از موتور تکفاز، از موتور چینی استفاده می شود)
• دارای منبع تغدیه سوییچینگ 24 ولت 2 آمپر
• دارای جعبه کنترل سیار 24 ولت جهت هدایت بالابر از روی کفی
• دارای چراغ سیگنال برای برقدار بودن تابلو برق
• برق موجود در تابلو به‌صورت 24 ولت است (خطر برق گرفتگی صفر است)
• تعیین برقدار بودن تابلو از طریق چراغ سیگنال های روی تابلو
• ترمینال های تابلو با برند رعد
• دارا بودن شستی های امرجنسی هم روی تابلو و هم روی جعبه کنترل روی کابین جهت متوقف کردن بالابر در موارد اضطراری
• لیبل گذاری سیم ها، رنگ بندی سیم های فرمان و قدرت در تابلو فرمان جهت راحتی تابلو خوانی و تعمیر و نگهداری
• سیم و کابل های مرغوب ایرانی

مشخصات بخش سازه

• قسمت شاسی از پروفیل‌های صنعتی
• تمام قیچی‌ها به صورت لیزر و سی ان سی تولید شده اند.
• تمام بوشها و پین‌ها گریسخو و قابل تعویض و از جنس MO40 یا CK45  هستند.
• حفاظ کفی به صورت لولایی یا ثابت است (پیش فرض به صورت لولایی می باشد)
• مجهز به درب دولته یا کافه‌ای خود بسته
• 8 عدد قلطک با 16 بلبرینگ جهت مکانیزم حرکتی قیچی
• جنس ورق مخزن از فولاد ST37 با ضخامت سه میلیمتر
• تمام لولاها توسط لیزر CNC تولید شده‌اند
• استفاده از 8 عدد غلتک به صورت دوقلو دو بلبرینگه جهت تعادل بالابر و مکانیزم حرکتی قیچی
• تمام غلطک‌ها توسط دستگاه تراشکاری طراحی و ساخته شده‌اند.

اضافه کردن آپشن

• امکان طراحی و تولید با چهار چرخ خودرویی برای ظرفیت 300 کیلوگرم وجود دارد.
• امکان طراحی و تولید با سه چرخ کارگاهی برای ظرفیت 500 و 1000 کیلوگرم وجود دارد.
• امکان چهار چرخ کردن دستگاه وجود دارد (کارگاهی یا خودرویی)
• بدون چرخ (به صورت ثابت) قابل اجرا می‌باشد.
• اضافه کردن باتری
• اضافه کردن موتور برق
• اضافه کردن پمپ دستی برای بالابرهای تک جک
• سکوی کشویی جهت افزایش سطح کفی
• کنترل از راه دور از طریق ریموت دار کردن
• هیدرولیک و اتوماتیک کردن جک های جانبی
• قابلیت سفارشی سازی بخش های مختلف بالابر براساس نیاز کارفرما
• استفاده از بوش بلبرینگ به جای گریسخور

گارانتی و خدمات

• گارانتی دستگاه 1 سال است.
• درصورت برخورد و ضربه فیزیکی به قطعات گارانتی مورد پذیرش قرار نمی‌گیرد.
• زمان شروع گارانتی بعد از نصب یا تحویل دستگاه شروع می‌شود.
• دستگاه به مدت 10 سال خدمات پس از فروش دارد.
