بالابر ها چگونه ساخته می شوند؟

بالابر هیدرولیکی دستگاهی است که برای جابجایی افراد و بارها در ارتفاعات مختلف استفاده می‌شود و با جرثقیل‌ها و آسانسورها تفاوت دارد. این بالابرها به دو دسته ثابت و متحرک تقسیم می‌شوند؛ ثابت‌ها در مکان‌های مشخص نصب می‌شوند و متحرک‌ها قابلیت جابجایی دارند. عملکرد آنها بر اساس فشار مایعات در سیلندرها است که امکان جابجایی بارها و افراد را فراهم می‌کند. به دلیل کارایی و کنترل دقیق، این سیستم در صنایع مختلف کاربرد دارد. در مقالات آینده، به جزئیات بیشتری درباره ساخت و تولید بالابرها خواهیم پرداخت.

بالابر ها چگونه ساخته می شوند؟

گام اول: ساخت اجزا و قطعات بالابر پس از طراحی و شبیه‌سازی در شرکت آغاز می‌شود. مواد اولیه توسط واحد خرید تهیه و سپس با استفاده از برش CNC یا اره نواری اتوماتیک برش داده می‌شوند. قطعاتی که نیاز به سوراخکاری یا قلاویزکاری دارند به بخش مربوطه ارسال و همزمان، قطعاتی که نیاز به تراشکاری دارند به قسمت ماشین‌کاری منتقل می‌شوند. پس از آماده‌سازی قطعات، آنها در فیکسچرهای مخصوص برای مونتاژ و جوشکاری شاسی، بازوها، سبد و هندریل قرار می‌گیرند. برخی از قطعات باید به صورت جداگانه به بخش سند بلاست برای زنگ‌زدایی ارسال شوند. جوشکاری بازوهای بالابر هیدرولیکی حساسیت بالایی دارد و باید از ایجاد تنش‌های ناشی از جوشکاری جلوگیری شود. در نهایت، با استفاده از روش‌های غیر مخرب، سلامت جوش‌ها و عدم وجود عیوب بررسی می‌شود.

گام دوم: واحد عملیات رنگ پس از ساخت کلیه قطعات فولادی، عملیات سندبلاست را انجام می‌دهد تا کیفیت رنگ را بهبود بخشد. بالابرهای کلایر در شرایط آب و هوایی مختلف مورد استفاده قرار می‌گیرند، بنابراین کیفیت پوشش رنگ اهمیت زیادی دارد. پس از سندبلاست، قطعات فولادی بالابر آکاردئونی با روش الکترو استاتیک رنگ‌آمیزی می‌شوند. در این روش، ذرات باردار به خوبی به قطعات چسبیده و سپس در کوره حرارت می‌بینند که باعث افزایش طول عمر و ظاهر بالابر می‌شود. قطعات رنگ‌آمیزی شده ابتدا مورد ارزیابی دقیق قرار می‌گیرند تا از کیفیت رنگ اطمینان حاصل شود. سپس در بخش انبار، این قطعات آماده مونتاژ، انبارش و کدگذاری می‌شوند تا بر اساس برنامه تولید به بخش مونتاژ اضافه شوند.

گام سوم: واحد مونتاژ در چند قسمت جداگانه به استفاده از قطعات بالابر می‌پردازد. در ابتدا، شاسی بالابر متحرک مونتاژ می‌شود و محور، چرخ‌ها، سیستم فرمان، جک‌های جانبی، الکترو موتور و دیگر متعلقات در جای خود قرار می‌گیرند. سپس، بازوهای بالابر به ترتیب مونتاژ شده و پین‌ها در محل مناسب قرار می‌گیرند. در نهایت، پلاتفرم یا سبد بالابر به همراه هندریل‌ها مونتاژ می‌شود و بدنه بالابر تکمیل می‌گردد.
پس از این مرحله، قطعات برق و هیدرولیک نیز باید جانمایی شوند و به بخش هیدرولیک و برق ارسال می‌شوند. خط مونتاژ کلایر از سه بخش فرعی تشکیل شده و بیش از ۱۰ نفر در آن مشغول به کار هستند. جک‌های هیدرولیکی نیز در همین مرحله به نوبت در محل مورد نظر خود قرار می‌گیرند، در حالی که این جک‌ها در بخش دیگری تولید می‌شوند.

گام چهارم: پس از اینکه کل بالابر از لحاظ استراکچر فلزی مونتاژ شد، به بخش هیدرولیک منتقل می‌شود. در این بخش، عملیات شلنگ‌کشی و نصب سایر قطعات و ملزومات هیدرولیکی انجام می‌گیرد. در این مرحله، شیرهای هیدرولیک مانند فشار شکن بالابر، گیج فشار، مخزن روغن هیدرولیک و دیگر قطعات هیدرولیکی نصب می‌شوند. همچنین، توجه به تمیزی قطعات هیدرولیکی بسیار مهم است تا در کارکرد دستگاه مشکلی پیش نیاید. این دقت در نصب و تمیزی باعث می‌شود که عملکرد بالابر بهینه و ایمن باشد.

گام پنجم: پس از تکمیل بخش هیدرولیک، نوبت به برق‌کشی دستگاه بالابر نفری می‌رسد. این شامل کابل‌کشی مدارهای قدرت و فرمان و نصب تجهیزات الکترونیکی است. اکثر مشتریان برق تک فاز را ترجیح می‌دهند، اما برخی موتورهای ۳ فاز یا بالابر باتری‌دار را انتخاب می‌کنند. پس از اتمام کار در بخش برق، روغن هیدرولیک در مخزن ریخته می‌شود و بالابر برای اولین بار تست می‌شود. با توجه به تجربه چهل ساله کلایر، تمامی بالابرها در این مرحله نمره قبولی می‌گیرند. سپس، دستگاه برای بازرسی نهایی به بخش کنترل کیفی منتقل می‌شود تا اطمینان حاصل شود که به درستی کار می‌کند.

گام ششم: کنترل کیفی (QC) در کارخانه کلایر با دقت بالا انجام می‌شود. برخی فرآیندهای کنترل کیفیت بالابر هیدرولیکی در حین ساخت، مانند کیفیت جوش، رنگ و قطعات، بررسی می‌شوند. در واحد کنترل کیفیت، تمرکز بر کیفیت نهایی دستگاه بالابر است. بالابر نفربر به عنوان یک ماشین، نیاز به هماهنگی اجزا دارد. قطعات و اتصالات برای آخرین بار بررسی می‌شوند و افرادی که مونتاژ را انجام داده‌اند، بر اساس چک لیست‌های کنترلی، محصولات را کنترل می‌کنند. تنظیمات دستگاه مانند فشار شکن‌ها و شیر تخلیه روغن نیز در این مرحله انجام می‌شود. استانداردهای تولید قطعات بر اساس فیکسچرهای مدرن لحاظ می‌شود و قطعات از نظر ابعادی و جوشکاری به‌طور خودکار کنترل می‌شوند. اگر قطعه‌ای معیوب باشد، بلافاصله شناسایی و از خط تولید خارج می‌شود.

گام هفتم: پس از بررسی تمامی استانداردهای لازم، بالابر هیدرولیک وارد بخش بسته بندی نهایی می‌شود. در این مرحله، برچسب‌های راهنما و ایمنی که متناسب با دستگاه طراحی شده‌اند، توسط پرسنل در قسمت‌های مختلف نصب می‌شود. پس از بسته بندی، دستگاه در بخش انبار محصولات آماده فروش قرار می‌گیرد. بالابرهایی که به کشورهای دیگر صادر می‌شوند، معمولاً بر روی پالت بسته‌بندی می‌شوند. برخی مشتریان نیز تمایل دارند قبل از ارسال، بالابر خود را تست کنند که در این صورت بسته بندی پس از تحویل اولیه به مشتریان در کارخانه انجام می‌شود.

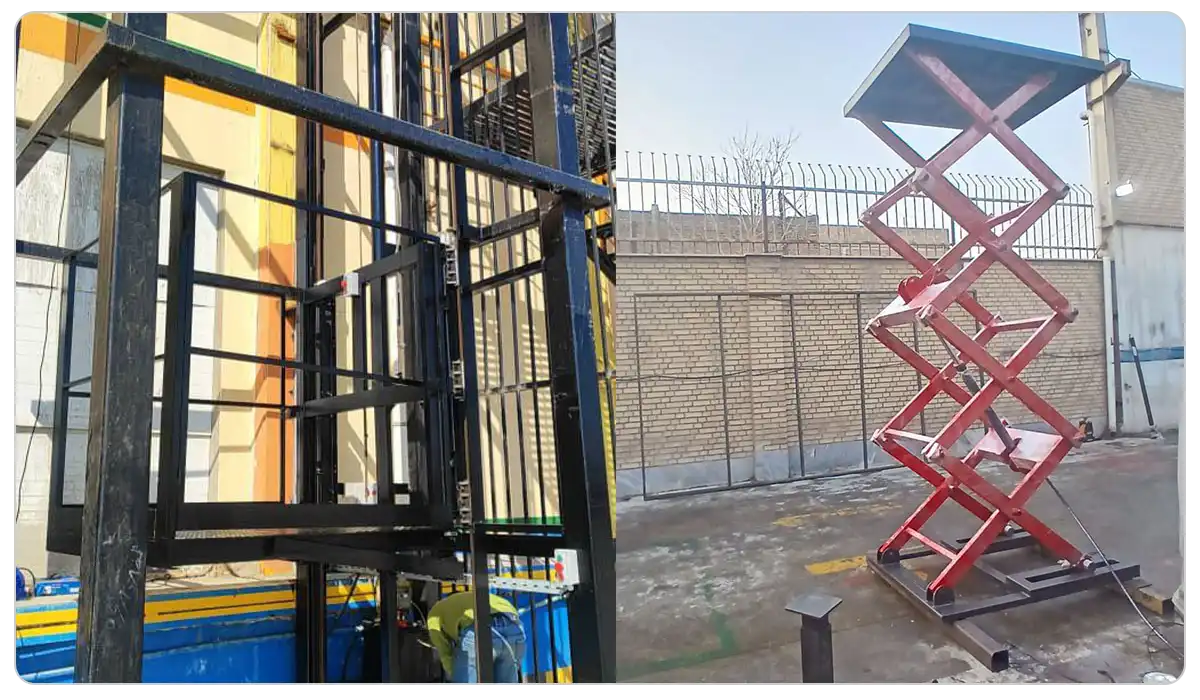

طریقه ساخت بالابر

پس از انتخاب بالابر مناسب با توجه به ظرفیت حمل بار، قیمت بالابر و ارتفاع مورد نظر، نوبت به اتصال و مونتاژ آن می‌رسد. ابتدا پایه‌ها، ریل و کالسکه را به محل نصب می‌برید.

در مرحله اول، پایه‌ها را با توجه به ابعاد نمونه نهایی در 194 سانتیمتری قرار می‌دهید و ریل را به گونه‌ای در داخل پایه‌ها نصب می‌کنید که سر بسته آن به سمت لبه پشت بام و محل انتقال بار باشد. پس از نصب ریل، استراکچر آماده برگرداندن است.

در مرحله دوم، استراکچر را در محل نهایی قرار داده و پایه‌های آن را محکم می‌کنید. وزن مصالحی که برای سنگین کردن بالابر استفاده می‌شود باید بیشتر از ظرفیت حمل بار بالابر باشد. برای مثال، برای بالابر با ظرفیت 300 کیلوگرم، حداقل از 4 کیسه 100 کیلویی استفاده می‌شود. در صورت امکان، ابتدا بالابر جوش داده شده و سپس با وزنه سنگین شود. برای وزن‌های بالاتر از 300 کیلوگرم، استفاده از وزنه و جوش همزمان الزامی است.

در مرحله سوم، کالسکه را که شامل الکتروموتور، گیربکس، کلید و قرقره به همراه سیم بکسل است، درون ریل قرار می‌دهید. چهار بلبرینگ روی کالسکه قرار دارد که به حرکت آن بر روی ریل کمک می‌کند. کالسکه را از طرفی که قرقره به سمت لبه دیوار و کلید به سمت کاربر داخل ساختمان باشد، وارد ریل می‌کنید. ابتدا از قرار گرفتن درست بلبرینگ‌ها درون ریل مطمئن می‌شوید و پس از اینکه کالسکه به درستی در محل قرار گرفت، انتهای ریل را با پیچ، میلگرد یا خاموت می‌بندید تا از آن خارج نشود.

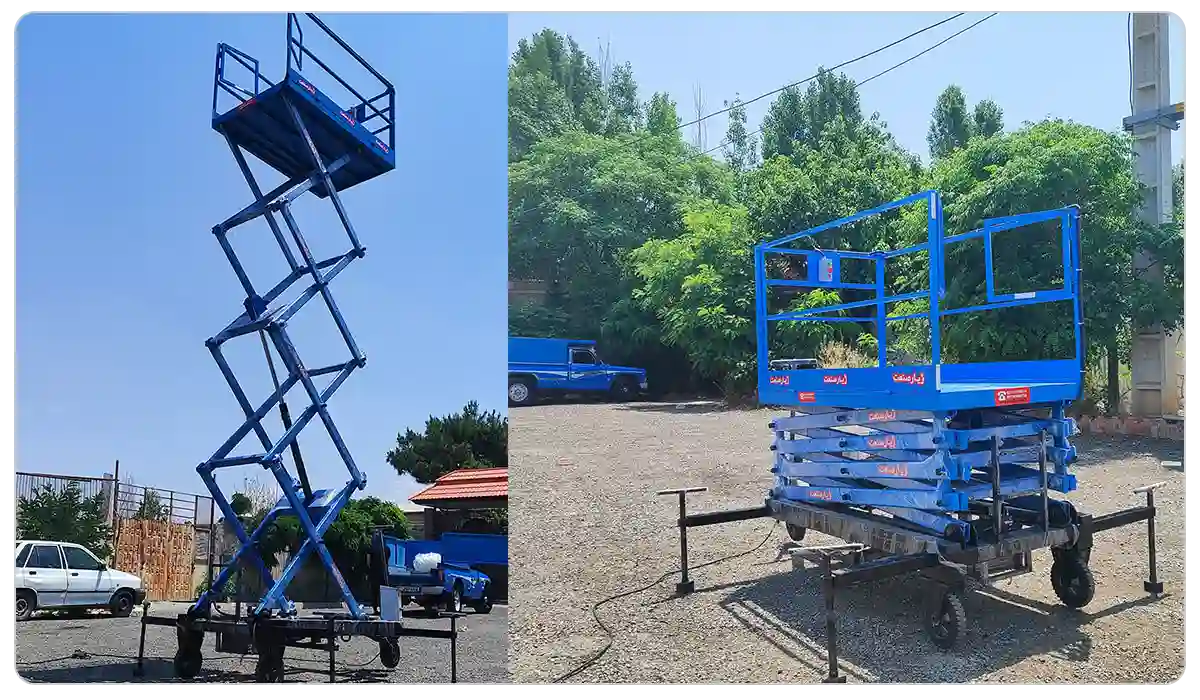

جزئیات ساخت بالابر

برای ساخت بالابر خانگی از قطعات مختلفی استفاده می‌شود که هر یک تأثیر زیادی بر عملکرد کلی بالابر دارند. به همین دلیل، انتخاب قطعات باید توسط افراد حرفه‌ای انجام شود تا در پایان کار با مشکل خاصی مواجه نشوید. توان و ظرفیت قطعات بالابرهای خانگی، ظرفیت کلی و کاربردهای آن‌ها را مشخص می‌کند. همچنین ممکن است برخی قطعات در یک بالابر خاص وجود نداشته باشند.

نیروی محرک مورد نیاز

الکتروموتور به عنوان نیروی محرک، قلب تپنده یک بالابر است و بدون آن هیچ کاری به درستی انجام نمی‌شود. در ساخت انواع بالابر می‌توان از مکانیزم‌های مختلفی استفاده کرد که در تمامی آن‌ها موتورهای الکتریکی نقش کلیدی دارند.

یکی از پیشنهادات ما برای ساخت بالابر خانگی، استفاده از الکتروموتور استریم است. این برند باکیفیت چینی انواع الکتروموتورها را در توان‌های متفاوت تولید می‌کند و علاوه بر آن، قیمت مناسبی هم دارد. برند استریم علاوه بر الکتروموتور، پمپ، ست کنترل، موتور برق و ژنراتور نیز تولید می‌کند که این خود مهر تأییدی بر بزرگی این شرکت است.

جک برقی و اکچویتور خطی از اجزای مهم در ساخت بالابرهای خانگی هستند. این جک‌ها با کورس‌های متفاوت و با توجه به قطر بدنه‌شان با گشتاورهای مختلف به فروش می‌رسند. جک برقی یکی از ابزارهای کاربردی است که در دو برند مطرح و بزرگ، یعنی لینکان و موتک تایوان، موجود است. این جک‌ها از کورس 5 تا 90 سانتیمتر در دسترس هستند. به دلیل کوتاه بودن طول جک برقی و گشتاور بالای آن، نیازی به اتصال مستقیم آن‌ها به سازه نیست و با ساخت مکانیزم‌های مکانیکی گوناگون می‌توان طول ارتفاع بالابر را تغییر داد. این ویژگی‌ها باعث می‌شود که جک‌های برقی گزینه‌های مناسبی برای استفاده در بالابرهای خانگی باشند.

الکتروموتور با زنجیر و کابل یا چرخ دنده شانه ای

برای ساخت بالابر خانگی، معمولاً از الکتروموتور تک فاز استفاده می‌شود. اما برای بالابرهایی که نیاز به قدرت بالاتری دارند، باید از موتورهای الکتریکی سه فاز بهره برد. برای تأمین برق موتورهای سه فاز، باید از اینورتر تک فاز به سه فاز استفاده کرد و در صورت وجود برق سه فاز، از اینورتر سه فاز به سه فاز استفاده می‌شود. با وجود کیفیت بالای اینورترها، قیمت آن‌ها ممکن است بسیاری از خریداران را از خرید منصرف کند. اما باید گفت که اینورترهای قدرتمند برند ایتالیایی پنتاکس که در ایران تولید می‌شوند، می‌توانند در کنار قیمت مناسب، امکاناتی تا دو برابر اینورترهای اروپایی را به شما ارائه دهند. این ویژگی‌ها باعث می‌شود که انتخاب اینورترهای پنتاکس گزینه‌ای مناسب برای پروژه‌های بالابر خانگی باشد.

پنل کنترلی و کلید اضطراری

پنل کنترلی یکی از اجزای اصلی بالابر خانگی است که در مدل‌های مختلف طراحی و نصب می‌شود. در برخی مدل‌ها، پنل روی صفحه بالابر نصب شده و در برخی دیگر در انتهای نرده قرار دارد. کلید اضطراری نیز از اجزای مهم این پنل است که با فشردن آن، بالابر در هر وضعیتی متوقف می‌شود تا خطرات احتمالی جلوگیری شود. همچنین، برخی بالابرها به بند ایمنی مجهز هستند که به لباس کاربر متصل می‌شود و در صورت تکان خوردن کاربر، دستور توقف اضطراری را صادر می‌کند. این ویژگی‌ها ایمنی و راحتی کاربران را افزایش می‌دهد.

نتیجه گیری

ساخت بالابر فرآیندی پیچیده و چند مرحله‌ای است که نیاز به دقت و تخصص دارد. ابتدا، طراحی بالابر بر اساس نیازهای خاص و نوع کاربرد آن انجام می‌شود. این طراحی شامل انتخاب مواد مناسب، ابعاد و ظرفیت باربری است. پس از طراحی، مرحله تولید آغاز می‌شود که شامل برش و شکل‌دهی قطعات فلزی، ساخت سازه اصلی و نصب سیستم‌های مکانیکی و الکتریکی است. در این مرحله، موتور، کابل‌ها و سیستم‌های کنترل نیز نصب می‌شوند. سپس، بالابر به دقت آزمایش می‌شود تا اطمینان حاصل شود که تمامی اجزا به درستی کار می‌کنند و ایمنی لازم را دارند. در نهایت، بالابر نصب و راه‌اندازی می‌شود و پس از آموزش کاربران، به بهره‌برداری می‌رسد. این فرآیند نیازمند رعایت استانداردهای ایمنی و کیفیت است تا بالابر به طور مؤثر و ایمن عمل کند. برای دریافت اطلاعات بیشتر در این باره می توانید با کارشناسان سایت دوچندان ارتباط بگیرید.

سوالات متداول

چه نوع موادی برای ساخت بالابر استفاده می‌شود؟

برای ساخت بالابر معمولاً از فولاد و آلومینیوم استفاده می‌شود. فولاد به دلیل استحکام بالا و مقاومت در برابر بارهای سنگین انتخاب می‌شود، در حالی که آلومینیوم به خاطر وزن سبک و مقاومت در برابر زنگ‌زدگی مناسب است.

چه مراحلی برای نصب بالابر لازم است؟

ابتدا، محل نصب باید آماده‌سازی شود و سپس سازه اصلی بالابر به دقت نصب می‌شود. در مرحله بعد، سیستم‌های مکانیکی و الکتریکی مانند موتور و کابل‌ها نصب می‌شوند. پس از آن، بالابر به دقت آزمایش می‌شود تا اطمینان حاصل شود که همه چیز به درستی کار می‌کند و در نهایت، آموزش‌های لازم به کاربران ارائه می‌شود.

چگونه می‌توان ایمنی بالابر را تضمین کرد؟

ایمنی بالابر با رعایت استانداردهای طراحی و ساخت، استفاده از سیستم‌های ایمنی مانند ترمزهای اضطراری و حسگرهای بار، و انجام آزمایش‌های دوره‌ای تضمین می‌شود.
